W myśl zasady „szybciej, więcej, lepiej” na rynku CCTV pojawiają się coraz wydajniejsze urządzenia rejestrujące. Większa prędkość zapisu i transmisji sieciowej oraz większa liczba wykonywanych operacji wymagają zastosowania szybszych procesorów i wydajniejszych kodeków wizyjnych. Możliwość rejestracji kilkuset klatek obrazu na sekundę przy maksymalnych rozdzielczościach jest okupiona znacznie wyższą ceną urządzeń. Niemniej w większości przypadków stosowanie drogich urządzeń w małej i średniej wielkości instalacjach nie znajduje uzasadnienia ekonomicznego. W systemach tych bardzo dobrze sprawdzają się natomiast rejestratory Aper serii PDR-XM.
Rejestratory PDR-XM zostały wprowadzone na rynek pod koniec minionego roku i już znalazły szerokie uznanie wśród klientów i użytkowników. Są one optymalnym rozwiązaniem dla większości klasycznych instalacji systemów nadzoru wizyjnego, zapewnią bowiem dostateczną wydajność zapisu, a jednocześnie oferują wiele funkcji wyższych modeli rejestratorów linii PDR.
PDR-XM występuje w wersji 4-, 8- i 16-kanałowej. Urządzenia tej serii należą do klasy rejestratorów autonomicznych, działających na bazie systemu Embedded Linux. Platforma ta gwarantuje stabilność, bezpieczeństwo i niezawodność pracy. PDR-XM jest w stanie wykonywać cztery operacje jednocześnie: rejestrację, podgląd na żywo/odtwarzanie, archiwizację i transmisję sieciową (czyli jest to tzw. kwadrupleks).
Podstawowa obsługa odbywa się za pomocą monitora głównego podłączonego do wyjścia wizyjnego Video (BNC) lub do wyjścia VGA. Sterowanie rejestratorem i jego konfiguracja są realizowane poprzez proste i intuicyjne menu ekranowe w języku polskim. Proces wstępnego przygotowania urządzenia do pracy jest wydatnie skrócony przez mechanizm szybkiej konfiguracji (Quick Setup).
Dodatkowo, niezależnie od wymienionych funkcji, realizowanych za pośrednictwem monitora głównego, na monitorze pomocniczym (tzw. spot-monitorze) jest dostępny podgląd na żywo obrazu z pojedynczych kamer: na żądanie, w trybie alarmowym lub w sekwencji.

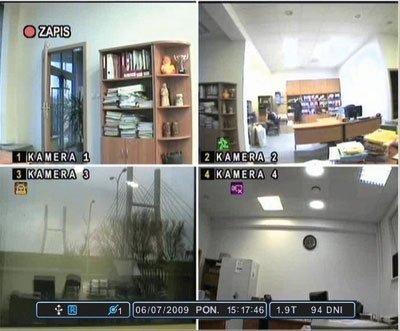

Fot. 1. Ekran główny
Kontrola nad PDR-XM może być sprawowana na wiele sposobów, zarówno lokalnie, jak i zdalnie. Do sterowania lokalnego służy dotykowa klawiatura umieszczona w panelu przednim, mysz USB lub pilot IR, który jest dostarczany w komplecie z rejestratorem.

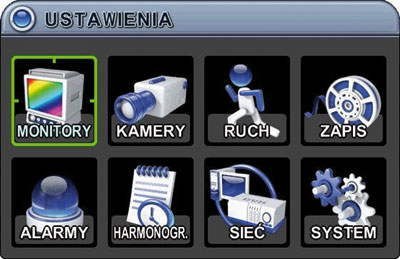

Fot. 2. Menu ekranowe
Zdalny dostęp do rejestratorów przez sieć IP można uzyskać za pośrednictwem przeglądarki internetowej (połączenie z pojedynczą jednostką), bezpłatnego oprogramowania sieciowego CMS-Lite, xCMS-DVRPlayer lub EMS (nadzór nad – odpowiednio – 1, 10 lub 1000 jednostek). Oprogramowanie pozwala na zarządzanie pracą i pełną konfigurację urządzenia, wyświetlanie i nagrywanie obrazu w czasie rzeczywistym, manewrowanie kamerami obrotowymi, wgląd do zapisanego materiału wideo (odtwarzanie lub archiwizacja za pomocą komputera). Ponadto oprogramowanie jest w stanie tworzyć tzw. rejestratory wirtualne, grupujące kamery z różnych rejestratorów fizycznych. Umożliwia to zebranie i wyświetlenie obrazów z nawet 64 kamer w jednym oknie ekranu komputerowego.
Jeżeli to nie wystarcza, można otworzyć kolejne, niezależne okna (maks. osiem), umożliwiające podgląd obrazu z innych kamer/rejestratorów. Posiadając stanowisko wielomonitorowe, użytkownik jest w stanie stworzyć rozbudowane centrum dozoru. To samo oprogramowanie służy do obsługi także innych modeli urządzeń z serii PDR.
Tworzenie centrum monitorowania ułatwia funkcja e-map, która jest przeznaczona do zarządzania większą instalacją CCTV, bazując na graficznej reprezentacji systemu/obiektu.
Oprócz standardowej, zdalnej obsługi możliwy jest dostęp do rejestratora z platform mobilnych, takich jak PDA lub telefon komórkowy. Ten rodzaj dostępu pozwala uzyskać obrazy wyświetlane na żywo oraz sterować kamerami obrotowymi.
Dostęp do rejestratora jest chroniony hasłem. Urządzenie posiada jedno konto administratora, zapewniające pełne uprawnienia i pięć kont użytkowników, których uprawnienia mogą być definiowane niezależnie od siebie. Przydzielanie/odbieranie użytkownikom przywilejów, takich jak wyświetlanie obrazu w czasie rzeczywistym, odtwarzanie, archiwizacja, możliwość konfiguracji, wyłączenia rejestracji, wyłączenia urządzenia czy połączenia zdalnego przez sieć, pozostaje w gestii administratora.

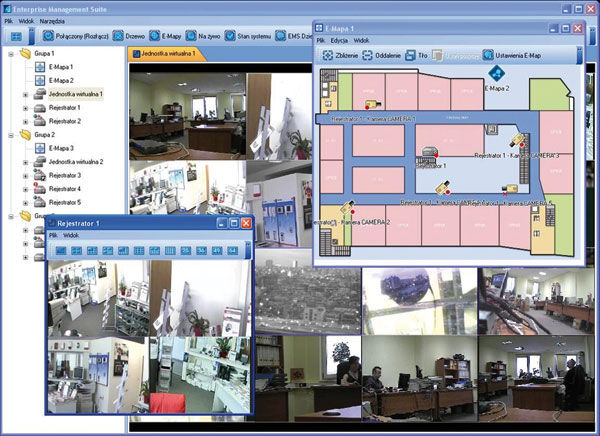

Fot. 3. Oprogramowanie Aper EMS – tryb „multiwindow”

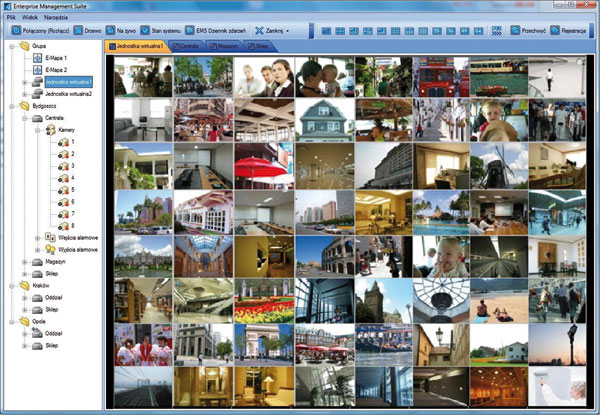

Fot. 4. Oprogramowanie Aper EMS – tryb „multicamera”
PDR-XM stosuje najpopularniejszą obecnie metodę kompresji – H.264, która w dziedzinie CCTV jest najbardziej uniwersalnym sposobem komprymacji materiału wideo. Pozwala ona uzyskać dużo mniejszy strumień/rozmiar klatki w porównaniu z metodami JPEG czy MPEG. Dzięki temu następuje ograniczenie przestrzeni zajmowanej przez nagrania na dyskach twardych oraz zmniejszenie wymagań dotyczących pasma sieciowego, co pociąga za sobą zmniejszenie związanych z tym kosztów.
Rejestracja obrazu jest dokonywana na wewnętrznym dysku SATA. Obecnie obsługiwana pojemność nośnika wynosi 2 TB, niemniej PDR-XM nie wyklucza stosowania dysków o większych rozmiarach. W przypadku pojawienia się na rynku takich nośników będzie możliwe ich zastosowanie.
Dopasowanie do warunków pracy w monitorowanym obiekcie ułatwiają rozmaite tryby rejestracji: ciągłej lub zgodnej z harmonogramem, w wyniku detekcji ruchu i w wyniku alarmu (w trybie prealarmowym i postalarmowym). Jeżeli system CCTV nie wymaga nieprzerwanego zapisu obrazu, można znacznie zaoszczędzić pamięć dyskową.
Archiwizacja, podobnie jak rejestracja, może być wykonywana lokalnie lub zdalnie, w oparciu o sieć IP, za pomocą oprogramowania klienckiego. Podczas kopiowania nagrań na lokalnym nośniku USB Flash (pendrive) wraz z właściwym materiałem wizyjnym rejestrator automatycznie udostępnia aplikację odtwarzającą. Użytkownik nie musi instalować na komputerze dodatkowego oprogramowania w celu odtworzenia archiwum.

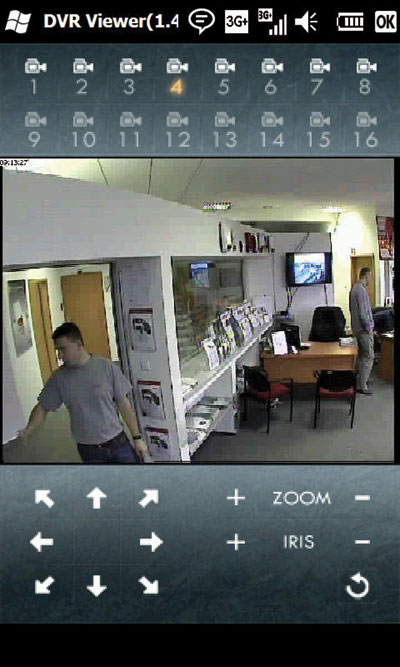

Fot. 5. Aplikacja Aper PDAViewer
Głównym zadaniem rejestratora jest oczywiście nagrywanie obrazu (i dźwięku), PDR-XM jest jednak w stanie dokonywać również akwizycji informacji o ważnych zdarzeniach (wykonywanych działaniach, sytuacjach alarmowych) odnotowanych przez urządzenie. Dane te są zapisywane w dzienniku zdarzeń i – w połączeniu z materiałem wizyjnym – stanowią cenne źródło informacji na temat dozorowanego obiektu. Ponadto komunikaty dotyczące najistotniejszych zdarzeń, takich jak sygnał na wejściu alarmowym, detekcja ruchu, utrata sygnału wizji, awaria dysku itp., mogą być wysyłane pocztą elektroniczną na podany adres e-mailowy. Te dane są też na bieżąco wyświetlane przez oprogramowanie sieciowe. Wizualizacja zdarzeń alarmowych pozwala łatwo kontrolować stan całego systemu i poszczególnych rejestratorów wchodzących w jego skład. Pracę większej instalacji CCTV ułatwia opcja synchronizacji czasu.

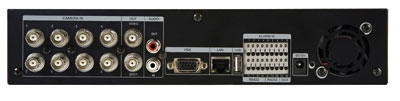

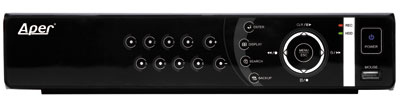

Fot. 6. PDR-XM3008 – panel przedni (u góry) – panel tylny (na dole)
Ogromną zaletą rejestratorów PDR-XM jest kompatybilność z innymi urządzeniami Aper serii PDR oraz oprogramowaniem sieciowym przeznaczonym do ich obsługi. Zgodność ta wynika z faktu, iż obecnie wszystkie rejestratory PDR mają zbliżone możliwości konfiguracyjne. Zatem ustawienia, opcje i funkcjonalność PDR-XM dorównują wyższym modelom rejestratorów Aper, takim jak PDR-M czy PDR-X, a różnica dotyczy szybkości rejestracji, wydajności pracy sieciowej i liczby obsługiwanych dysków. Dzięki temu PDR-XM znajduje zastosowanie nie tylko w małych i prostych instalacjach telewizji dozorowej. Rejestratory te mogą być z powodzeniem wykorzystane w tych fragmentach bardziej zaawansowanych systemów CCTV, w których instalowanie urządzeń o wysokich prędkościach zapisu nie znajduje uzasadnienia, a od zastosowanego rejestratora oczekuje się wydajności mieszczącej się w granicach rozsądku, przy zachowaniu dobrej jakości i funkcjonalności.
