Od kilku lat obserwujemy dynamiczny rozwój systemów telewizji dozorowej wykorzystujących technologię IP. Niemal każdy producent ma w swojej ofercie wiele różnych kamer sieciowych, z megapikselowymi włącznie. Technologia IP już została przyjęta przez rynek, jednak proces wypierania systemów analogowych potrwa jeszcze kilka lat. W okresie przejściowym będziemy mieli do czynienia z rejestratorami hybrydowymi, czyli takimi, które potrafią współpracować zarówno z kamerami IP, jak i kamerami analogowymi. Systemy hybrydowe znajdą zastosowanie podczas rozbudowy i modernizacji istniejących systemów analogowych gdyż pozwalają na dołączenie do nich zarówno kamer IP jak i kamer analogowych. Znajdują także zastosowanie w nowych systemach, w których ze względów ekonomicznych kamery IP będą stanowiły tylko część całego systemu. To drugie rozwiązanie jest nadal preferowane przez użytkowników ze względu na możliwość połączenia atrakcyjnej cenowo technologii analogowej z kamerami IP o rozdzielczościach megapikselowych, lecz niewątpliwie w niedalekiej przyszłości całkowicie straci na znaczeniu.
Wychodząc naprzeciw rynkowym trendom, firma Alnet Systems już ponad rok temu zaprezentowała hybrydowy system serii NetHybrid AVC. Dzisiaj do systemów wykorzystujących 16-kanałowe karty przechwytujące dołącza wersje cztero- i ośmiokanałowe oraz nowe systemy pracujące w czasie rzeczywistym, z kompresją programową.
NetHybrid AVC to system, który korzysta z najnowszych rozwiązań sprzętowych dostępnych na rynku. Kompresja oraz przetwarzanie sygnału wizyjnego z kamer analogowych są realizowane poprzez specjalistyczny procesor sygnałowy S6000 amerykańskiej firmy Stretch. Jest to unikatowe rozwiązanie stworzone specjalnie z myślą o systemach cyfrowej rejestracji obrazu, w których priorytetem jest wysoka jakość rejestracji.
Połączenie inteligentnego sprzętowego kompresora wizyjnego H.264 z wydajnym procesorem w jednym chipie daje niespotykane dotąd możliwości. Realizowana poprzez procesor inteligentna analiza obrazu zapewnia stałą, wysoką jakość obrazu przy zachowaniu minimalnej wielkości strumienia danych, co pozwala zaoszczędzić miejsce na dysku. NetHybrid AVC umożliwia podłączenie do 16 kamer analogowych oraz dodatkowo 4, 8, 12 lub 16 kamer IP wielu różnych producentów. Z sygnałów wizyjnych, doprowadzonych do każdego z wejść mogą być utworzone obrazy w pięciu dostępnych rozdzielczościach D1, CIF, DCIF, 4CIF, QCIF oraz o dowolnej szybkości rejestracji – od jednej do 25 kl./s. Moc obliczeniowa procesora S6000 umożliwia tworzenie obrazów z użyciem sygnałów pochodzących ze wszystkich kanałów wizyjnych jednocześnie z rozdzielczością D1 i szybkością 480 kl./s, co pozwala na uzyskanie doskonałej płynności obrazu.
Oprogramowanie systemu NetHybrid jest w pełni kompatybilne z większością kamer IP dostępnych na rynku, zarówno w standardzie PAL, jak i megapikselowym. Technologia megapikselowa, która pojawiła się zaledwie kilka lat temu, zaczyna być coraz bardziej doceniana przez użytkowników. Pewne jest już to, że technologia megapikselowa za kilka lat zdominuje rynek systemów CCTV i całkowicie wyeliminuje rozwiązania analogowe, oparte na systemie PAL
Oprogramowanie NetHybrid AVC zostało oparte na jądrze VDR-S, dlatego wiele znanych i sprawdzonych funkcji zostało powielonych. Dzięki temu ci, którzy znają VDR-S, mogą bez problemu „przesiąść się” na NetHybrid.

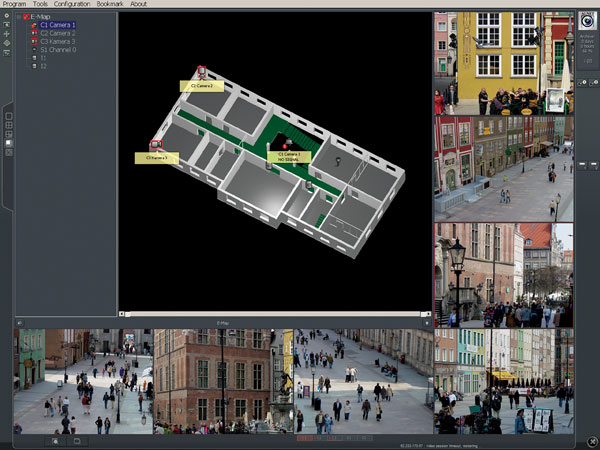

Menu archiwum zostało udoskonalone tak, aby w prosty sposób zarządzać 32 kamerami na jednym ekranie. Każda kamera posiada własną ścieżkę nagrania zwaną linią czasu, która umożliwia szybkie zlokalizowanie wszelkiego rodzaju zdarzeń, takich jak detekcja ruchu. Wyraźnie widzimy również poziom ruchu w danej strefie, co ułatwia analizę zdarzeń. Takie same udogodnienia dotyczą zarejestrowanego dźwięku.
Dzięki przesunięciu kursora myszy po linii czasu natychmiast otrzymujemy okno z podglądem tego, co jest zapisane w archiwum. Poza tym mamy podaną dokładną datę i godzinę zdarzenia. Szybkość podglądu jest ściśle związana z szybkością przesuwania myszy po linii czasu.
Na panelu sterowania znajduje się przejrzysty zestaw przycisków do odtwarzania i przewijania zapisu zdarzeń w przód i w tył, z różnymi prędkościami. Każde zdarzenie może być oznaczone za pomocą znacznika. Dzięki temu można je łatwo znaleźć w przyszłości.
Znaczniki mogą być ustawiane ręcznie (przez operatora) lub automatycznie (przez sygnały z wejść/wyjść), co umożliwia prostą integrację z systemem kontroli dostępu.
Konfiguracja kamer umożliwia precyzyjne ustawianie wszystkich parametrów dla każdej kamery z osobna w celu uzyskania obrazu o jak najlepszej jakości. Wielopoziomowa detekcja ruchu pozwala na dowolną edycję masek i definiowanie czułości dla każdej z masek z osobna.
Specjalny podręczny album umożliwia proste przeglądanie oraz drukowanie pojedynczych klatek z zapisanych wcześniej zdarzeń. Oprócz pojedynczych klatek możliwe jest również zapisywanie fragmentów nagrań archiwalnych w postaci plików, które można zapisać na płytach DVD lub wyeksportować do dowolnego popularnego formatu, np. AVI.
Również konfiguracja i zarządzanie cyfrowymi wejściami/wyjściami zostały przewidziane w taki sposób, aby użytkownik był w stanie szybko dokonać wszystkich operacji. Cyfrowe wejścia mogą generować różne zdarzenia, które łatwo kontrolować. Ponadto możliwe jest zaprogramowanie reakcji systemu na te wydarzenia. System NetHybrid AVC można rozbudować, dodając do niego 16 wejść cyfrowych oraz 16 wyjść przekaźnikowych, które stanowią wyposażenie modułu AVC EXP. Ponadto w każdym module znajduje się konwerter RS485 do sterowania głowicami PTZ.
Nie ma problemu z ustawieniem automatycznych pozycji kamer PTZ w reakcji na sygnały pobudzające odpowiednie wejścia. Podobne funkcje mogą być zastosowane w przypadku wyjść cyfrowych, które również można użyć do komunikacji z urządzeniami zewnętrznymi, np. z centralą alarmową. Oprócz sygnałów z modułu AVC EXP można także obsługiwać wejścia/wyjścia dostępne w kamerach IP.
Do systemu NetHybrid można podpiąć maksymalnie 32 kamery PTZ, których działanie może być kontrolowane za pomocą myszy, klawiatury lub specjalnego joysticka USB.
Możliwość ustawiania presetów oraz ścieżek dla kamer PTZ pozwala na programowanie zaawansowanych funkcji. Sterowanie pozycją kamer PTZ poprzez wskazanie myszką odpowiedniego punktu na obrazie jest niezwykle proste i intuicyjne. Cyfrowy zoom można łatwo uruchomić za pomocą pokrętła na myszce, co jest szczególnie przydatne w przypadku kamer megapikselowych o dużych rozdzielczościach, gdyż ułatwia obserwowanie szczegółów obrazu.
Obsługa kanałów dźwiękowych jest mocną stroną systemu NetHybrid. Można podpiąć maksymalnie 32 takie kanały, czyli każda kamera może posiadać kanał akustyczny. Nagrany dźwięk jest synchronizowany z obrazem, co ułatwia analizę nagranego materiału. Ciekawą funkcją jest uruchamianie rejestracji obrazów na skutek wykrycia dźwięku, co umożliwia analizę zdarzenia, które nie jest poprzedzone detekcją ruchu (takiego jak piłowanie krat czy kucie ścian). Także w tym przypadku zaawansowane menu pozwala na dowolne ustawienie wszystkich parametrów dla każdego kanału dźwiękowego z osobna.
Profesjonalny system rejestracji nie może obyć się bez zaawansowanego harmonogramu zadań. Do dyspozycji mamy wiele możliwych sposobów działania systemu, które zależą od doboru pór dnia i przedziałów czasowych. Można określać zadania kamer, kanałów akustycznych, cyfrowych wejść/wyjść i alarmów systemowych. Specjalny graficzny diagram w przejrzysty sposób pokazuje wszystkie zaprogramowane zadania w obrębie całego tygodnia. Każdy z harmonogramów może być wyzwolony za pomocą alarmu czasowego lub wejścia cyfrowego. W ramach danego harmonogramu możliwe jest wyzwalanie wielu zadań, takich jak start nagrywania, włączenie wyjścia, wysłanie e-maila z dołączonym obrazem z kamery czy nawiązanie zdalnego połączenia z oprogramowaniem klienckim CMS Professional. Dodatkowe funkcje, takie jak automatyczne sprawdzanie obecności użytkownika oraz rozbudowane funkcje administracyjne, sprawiają, że NetHybrid jest w stanie sprostać wysokim wymaganiom projektowym.

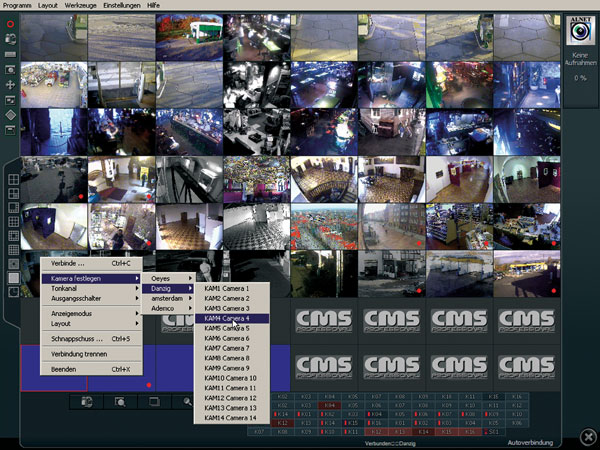

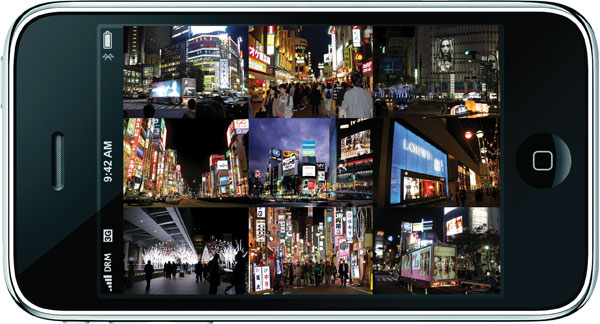

Zdalny dostęp do serwera NetHybrid jest uzyskiwany poprzez oprogramowanie klienckie CMS Professional działające w systemie operacyjnym Microsoft Windows. CMS Professional ma bardzo wiele funkcji i umożliwia korzystanie z wielu opcji serwera NetHybrid, takich jak sterowanie PTZ, archiwizacja nagranego materiału itp. Możliwa jest również równoległa rejestracja obrazu na zdalnym stanowisku CMS Professional, co skutecznie zabezpiecza przed utratą nagrań archiwalnych. Dostępne jest także zaawansowane oprogramowanie klienckie CMS Mobile przeznaczone dla urządzeń mobilnych PDA lub telefonów komórkowych działających w systemach operacyjnych Symbian OS, Android, BlakBerry, Windows Mobile oraz iPhone. W oprogramowaniu w tej wersji zachowana jest pełna funkcjonalność – można przeglądać archiwa i sterować głowicami PTZ oraz wejściami/wyjściami. Dynamiczne sterowanie strumieniem wizyjnym za pomocą CMS Mobile pozwala na płynny podgląd obrazów nawet z kamer megapikselowych przy minimalnym zużyciu pasma UMTS/3G.
Ze względu na niezwykle korzystny stosunek ceny do jakości NetHybrid jest rozwiązaniem ciekawym, na które na pewno warto zwrócić uwagę i które warto zastosować podczas realizacji nowych projektów.
Tomasz Kaliński
Alnet Systems
Zabezpieczenia 5/2010
