Kamery HDTV firmy Axis Communications w nowoczesnych systemach dozoru wizyjnego

Printer Friendly and PDF

leadRynek sieciowych systemów dozoru wizyjnego zmierza w kierunku standardu HD oferującego – w podstawowym wymiarze korzyści – doskonały, wyraźny obraz, który wiernie odzwierciedla kolory i szczegóły. Pięć razy wyższa rozdzielczość w porównaniu z tradycyjną telewizją analogową sprawia, że nie można mieć wątpliwości, że to HDTV jest przyszłością rynku monitoringu wizyjnego.

Przytoczę tu wypowiedź Erika Frännlida, zajmującego w Axis Communications stanowisko dyrektora ds. zarządzania produktami. Frännlid tłumaczy fenomen technologii HD następująco:

– Przyczyną wzrostu zainteresowania urządzeniami oferującymi jakość HDTV jest obniżanie się cen telewizorów HD oraz rosnąca liczba programów produkowanych w standardzie HD. Zgodnie z raportem „Globalne prognozy dotyczące urządzeń HDTV”, przygotowanym przez Informa Telecoms & Media, pod koniec 2009 roku tylko 5,8% gospodarstw domowych na całym świecie oglądało programy HD. Przewidywania wskazują jednak, że na koniec 2010 roku będzie ich już 21%. Ten sam raport przewidywał również globalną dywersyfikację poziomu implementacji rozwiązań HD. W 2010 roku dwie trzecie światowego zainteresowania technologią HDTV przypada na Amerykę Północną, jednak już cztery lata później odsetek ten będzie wynosił tylko 37%, gdyż wzrośnie udział Azji i Pacyfiku. Przewiduje się, że w 2014 roku region ten zajmie drugie miejsce i osiągnie 31% światowego udziału w rynku. Liderem w Europie jest Wielka Brytania, za którą na drugim miejscu plasuje się Francja.

Cyfrowa czy analogowa?

Pomiędzy systemami telewizji zamkniętej CCTV a systemami sieciowego dozoru wizyjnego istnieje wiele różnic, przy czym z wdrożenia systemów sieciowych wynika szereg korzyści.

Najważniejszą z nich jest możliwość osiągnięcia wysokich rozdzielczości (mierzonych w pikselach), o jakich nie może być mowy w systemach analogowych. CCTV to technologia wywodząca się z rynku telewizyjnego. W drugiej połowie XX wieku  zdominowały go dwa standardy: PAL i NTSC.

System PAL (Phase Alternating Line) upowszechnił się w Europie i większej części Azji. W Ameryce Północnej i Środkowej, jak również w niektórych częściach Azji, obowiązywał system NTSC (National Television System Committee). PAL to system obrazu składającego się z 576 linii pionowych (TVL) przy częstotliwości 50 Hz i prędkości 25 klatek na sekundę (fps), natomiast system NTSC transmituje 480 aktywnych linii pionowych przy częstotliwości 60 Hz i prędkości 30 klatek na sekundę.

Wyższy standard w praktyce

Historia badań nad systemami telewizyjnymi o wysokiej rozdzielczości sięga aż 1958 roku. Pierwsze techniki uzyskiwania wyjątkowo czystego i wyraźnego obrazu opracowało radzieckie wojsko. Jego system telekonferencji o nazwie Transformer był zdolny do wytwarzania obrazu składającego się z 1125 linii. Dziesięć lat później japoński publiczny nadawca – NHK – opracował pierwszy system o wysokiej rozdzielczości obrazu przeznaczony do użytku komercyjnego.

Długi proces rozwoju nie był związany z obojętnością lub brakiem popytu. Wręcz przeciwnie, HDTV i perspektywa znacznej poprawy jakości obrazu budziły duże zainteresowanie konsumentów na całym świecie. Przemysł dostrzegł potencjał rosnącego rynku masowego. Pierwszy duży przełom nastąpił na początku lat dziewięćdziesiątych, kiedy wprowadzono standard kompresji MPEG wykorzystujący metody rozpoznawania wzorców, opracowany dla rakiet typu ­Cruise w Laboratorium Napędu ­Odrzutowego (Jet Propulsion ­Laboratory) w NASA. W 1993 roku powstał standard MPEG-2, który spowodował dalszy rozwój technologii cyfrowej. Projekt realizowany wspólnie przez MPEG i grupę Video Coding Experts ­Group z ­Międzynarodowej Unii Telekomunikacji (­International ­Telecom Union – ITU) doprowadził do stworzenia standardu H.264, znanego także jako MPEG-4 Part 10/AVC. Taka technika kompresji nie tylko uczyniła nadawanie HDTV możliwym, ale także opłacalnym.

Jak przekonuje Erik Frännlid, postępujące zmiany wpłynęły również na technologię nadzoru wizyjnego. – Przejście na technologię HDTV na rynku konsumenckim znacząco wpłynęło na rynek systemów dozorowych, ponieważ klienci wymagali wyższej jakości obrazu także od kamer służących do monitorowania. Choć nagrania o wysokiej rozdzielczości wymagają zapisu znacznie większej ilości danych, kamera sieciowa, która oferuje jakość HDTV i pracuje zgodnie ze standardami SMPTE, a do tego obsługuje format H.264, zapewnia wymaganą rozdzielczość i częstotliwość odświeżania przy jednoczesnej redukcji objętości gromadzonego materiału wizyjnego do akceptowalnych rozmiarów. Dzięki temu można uzyskać obrazy telewizyjne o wysokiej jakości bez nadmiernych kompromisów. Dzięki technologii skanowania progresywnego kamery sieciowe HDTV oferują odwzorowanie rzeczywistych kolorów i wyraźne obrazy nawet w przypadku szybko poruszających się obiektów. Oznacza to, że technologia HDTV staje się bardzo atrakcyjnym rozwiązaniem dla sektora nadzoru, także w miejscach wymagających wyższego poziomu szczegółowości obrazu, na przykład w sklepach detalicznych, na lotniskach, w kasynach lub na autostradach.

Rozwiązania i korzyści

W 1996 r. firma Axis Communications położyła podwaliny pod nowoczesne systemy dozoru wizyjnego, wprowadzając na rynek kamerę sieciową przeznaczoną do pracy w systemach profesjonalnego monitorowania. Nieustannie poszerzana oferta, w której ważne miejsce zajmują kamery HD, pozwoliła firmie uplasować się na pozycji lidera wyznaczającego nowe trendy w sektorze nadzoru wizyjnego.

W ubiegłym roku firma wprowadziła do oferty pierwszą ­kamerę HD AXIS Q1755, która wskazała kierunek, w jakim zaczyna zmierzać rynek sieciowych systemów wizyjnych, i jasno określiła pozycję Axisa jako innowatora w tej dziedzinie. Na dzień dzisiejszy w ofercie firmy dostępnych jest ponad dwadzieścia modeli kamer HDTV przeznaczonych do zastosowania w różnych segmentach rynku, takich jak transport, handel, nadzór miast, edukacja etc.

Od grudnia 2010 r. dostępne są nowe kamery HDTV firmy Axis Communications. Zaprezentowane po raz pierwszy na targach w Essen modele AXIS P3346 to stałopozycyjne kamery kopułkowe HDTV z matrycą o rozdzielczości 3 Mpx, które zostały wyposażone w funkcje zdalnej regulacji ogniskowej obiektywu i zdalnej regulacji ostrości obrazu. Kamery AXIS P3346 wyróżniają się także zastosowaniem mechanizmu P-Iris, który umożliwia precyzyjne sterowanie przesłoną. Nowe modele kamer Axis dostępne są w trzech wersjach: do instalacji wewnętrznych (AXIS P3346), odpornej na akty wandalizmu (AXIS P3346-V) oraz przeznaczonej do pracy na zewnątrz (AXIS P3346-VE).



AXIS_P5534

Fot. 1. AXIS P5534



Nowe stałopozycyjne kamery kopułkowe zapewniają obraz o rozdzielczości 3 megapikseli przy poklatkowości wynoszącej 20 obrazów na sekundę albo o rozdzielczości HDTV 1080p przy poklatkowości 30 obrazów na sekundę, dzięki czemu ­gwarantują klarowny i ostry materiał wizyjny. Mechanizm P-Iris pozwala dostosować ustawienie przesłony do wymaganej głębi ostrości obrazu i umożliwia ustawienie pozwalające na maksymalne wykorzystanie rozdzielczości obiektywu, nie zaniedbując celu podstawowego, jakim jest dostosowanie kamery do zmian natężenia światła w celu zapewnienia niezawodnego nadzoru wizyjnego w każdych warunkach oświetleniowych.



AXIS-P3346

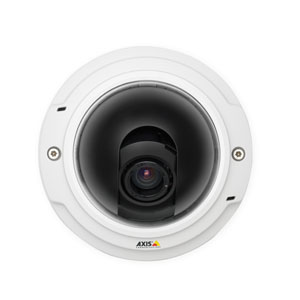

Fot. 2. AXIS P3346



Dodatkowym atutem kamer AXIS P3346 jest możliwość wyselekcjonowania z obserwowanej sceny do ośmiu niezależnych obszarów i transmitowania strumieni wizji z tych obszarów w czasie rzeczywistym (multi-view streaming). Ograniczenie transmisji do wybranych obszarów optymalizuje wykorzystanie pasma sieciowego i pamięci masowej. Każdy widok można dodatkowo powiększyć lub przesunąć w poziomie i pionie. Dzięki temu można znacznie zredukować koszty, ponieważ jedna kamera IP o rozdzielczości kilku megapikseli może symulować osiem kamer wirtualnych.



AXIS-P3356-VE

Fot. 3. AXIS P3346-VE



Silną pozycję na rynku wypracowały już sobie kamery AXIS 5534/-E i AXIS Q6034/-E. Modele serii P zapewniają obraz klasy HDTV, są wyposażone w 18-krotny zoom optyczny i 12-krotny zoom cyfrowy z autofokusem. Kamera AXIS P5534 typu PTZ (pan-tilt-zoom) jest przeznaczona do instalacji wewnętrznych na lotniskach, stacjach kolejowych, w magazynach, sklepach i szkołach, a model

AXIS P5534/-E – do pracy na zewnątrz budynków. Każda z tych kamer wytwarza obraz w ­jakości HDTV 720p, czyli zgodnie ze standardem ­SMPTE 296M w rozdzielczości 1280×720 pikseli, przesyła 30 ­klatek na sekundę, zapewnia wierne odwzorowanie kolorów i proporcje 16:9. Kamera AXIS P5534 może równocześnie wysyłać strumienie wizyjne w formacie H.264 oraz MJPEG, z których każdy jest indywidualnie konfigurowany. Zastosowanie kompresji H.264 optymalizuje wykorzystanie pasma sieciowego i pamięci masowej bez obniżania jakości obrazu, natomiast obsługa formatu MJPEG zwiększa elastyczność i kompatybilność rozwiązania. Dzięki unikalnej funkcji Auto-flip AXIS P5534 obraca się o 360°, co pozwala symulować ciągły ruch poza punktem mechanicznego zatrzymania, a przez to umożliwia nieustanną obserwację nawet szybko przemieszczającego się obiektu. Dzięki mechanizmowi Advanced Gatekeeper ­kamera ta automatycznie obraca się i steruje przybliżeniem po wykryciu aktywności w danym obszarze, a następnie oddala ujęcie po zaprogramowanym czasie.

Seria Q6034/-E to najwyższa klasa urządzeń PTZ przeznaczonych do pracy non stop, 24 godziny na dobę przez siedem dni w tygodniu. Przystosowany do takiego działania mechanizm PTZ gwarantuje rzetelny nadzór nawet w bardzo wymagających warunkach zewnętrznych.

Modele AXIS Q6034 (do zastosowania wewnątrz pomieszczeń) i AXIS Q6034-E (stosowany na zewnątrz) oferują wysoki poziom rozróżnialności szczegółów w standardzie HDTV 720p i funkcję 18-krotnego zoomu optycznego, a także szybki obrót/pochylenie (0,05° – 450°  na sekundę), pochylenie 220° (20° powyżej linii horyzontu), funkcję Active Gatekeeper, automatyczne śledzenie obiektów i możliwość zasilania przez sieć Ethernet (High Power over Ethernet). Doskonale sprawdzają się w zastosowaniach wymagających pokrycia dużego obszaru i wykonywania zbliżeń z zachowaniem szczegółowości obrazu.

Na drodze do upowszechnienia HDTV

Firma Axis Communications, pionier i lider rynku w dziedzinie technologii nadzoru wizyjnego IP, niejednokrotnie już decydowała się podzielić swoją wiedzą i doświadczeniem z zakresu nadzoru z wykorzystaniem HDTV. Zainicjowała m.in. wiele warsztatów propagujących zalety technologii HDTV. Jedno z takich spotkań odbyło się w listopadzie w hotelu Intercontinental w Warszawie. Wprowadziliśmy uczestników w świat HDTV, przekonując do korzystania z niezawodnych i najbardziej zaawansowanych technologicznie produktów. Warsztaty były skierowane do dystrybutorów, instalatorów, integratorów oraz użytkowników systemów nadzoru wizyjnego.

Dodatkowe informacje na temat rozwiązań Axis Communications wykorzystujących HDTV można znaleźć na stronie www.axis.com/pl.

Agata Majkucińska
Key Account Manager
Axis Communications

Zabezpieczenia 1/2011
