Czujki dualne wykorzystujące detekcję przy użyciu pasywnej podczerwieni i mikrofal stosowane są zarówno wewnątrz jak i na zewnątrz budynków.

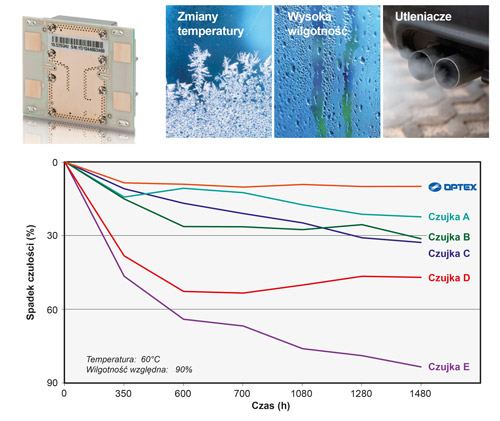

Rys. 1. Nowy moduł mikrofalowy OPTEX zapewnia stabilne działanie w niekorzystnych warunkach
Konstrukcja modułu mikrofalowego oraz użyte materiały powinny zapewniać stabilną długotrwałą pracę. Ma to szczególne znaczenie w warunkach zewnętrznych, gdzie detektor mikrofalowy umożliwia redukcję liczby fałszywych alarmów wywoływanych przez oddziaływania środowiskowe zakłócające pracę czujek PIR.
Zmiany temperatury, wilgotności oraz utleniacze mają degradujący wpływ na wszystkie podzespoły elektroniczne. Wilgoć kondensująca się na antenie powoduje zmianę jej charakterystyki. Widać to jako spadek czułości i zmianę kształtu obszaru detekcji. Nieodwracalne skutki powoduje korozja pod wpływem utleniaczy rozpuszczonych w wodzie.
Począwszy od modelu HX-40DAM wszystkie czujki zewnętrzne i wewnętrzne OPTEX są wyposażone w nowoczesny moduł mikrofalowy. Skonstruowano go na substracie z płyty ceramicznej, na którym umieszczone są pokryte złotem elementy anteny. Precyzyjny kształt obszaru detekcji formowany jest w pudle rezonansowym. Dzięki temu można przewidywalnie dopasować obszar detekcji MW do PIR. Nie bez znaczenia jest fakt, że czujki mogą być zamontowane tyłem do siebie lub w bliskiej odległości na jednej płaszczyźnie (>1 m), co ułatwia planowanie i montaż instalacji.
Nowy moduł mikrofalowy wykorzystują czujki zewnętrzne serii HX-40DAM, VXI-DAM, VXI-DAM (zasilana bateryjnie, pobór prądu tylko 18 μA) oraz wewnętrzne CDX-DAM i RXC-DT.
Informacje na temat technologii stosowanych w czujkach OPTEX można znaleźć na stronie www.optex.com.pl.
Bezpośr. inf. Jacek Wójcik
OPTEX
