Firma D+H Polska wprowadziła do swojej oferty nowy produkt, uzupełniający działanie wszystkich układów kontroli rozprzestrzeniania się dymu i ciepła.
Moduł FCP 401 pozwala na sterowanie mechaniczną wentylacją pożarową, a także skorelowanie pracy wchodzących w jej skład wentylatorów z działaniem pożarowej wentylacji grawitacyjnej.

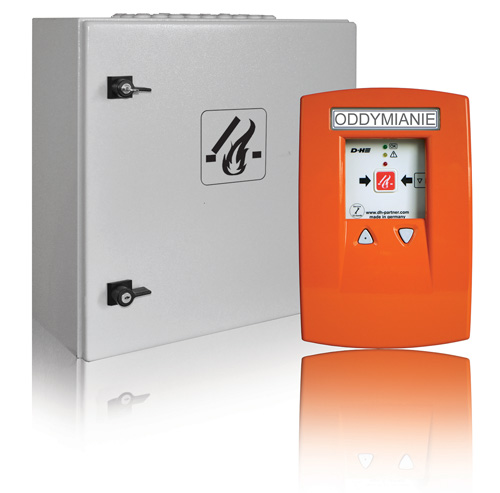

Moduł FCP 401 połączony z centralą oddymiania RZN służy do zasilania i sterowania wentylatorami, równocześnie kontrolując ich stan pracy. System działa automatycznie – po wykryciu zagrożenia przez czujki pożarowe lub przycisk pożarowy centrala sterująca, do której te ostatnie są przyłączone, przekazuje sygnał do modułu uruchamiającego wentylatory. Moduł wyposażony został w zestaw zapewniający łagodny rozruch wentylatora, ochronę przed przeciążeniem i zwarciem oraz kontrolę parametrów zasilania.

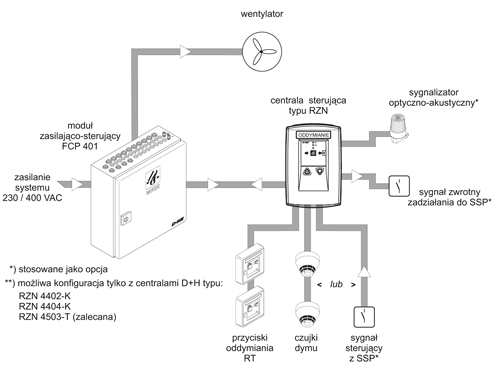

Rys. 1. Układ kompaktowy
Cały system nadzoruje centrala oddymiania typu RZN, przekazująca sygnał uszkodzenia lub uruchomienia wentylacji, np. do systemu sygnalizacji pożarowej, a równocześnie podająca sygnały sterujące do modułu FCP 401. Sygnały typu „uszkodzenie”, „uruchomienie” i „zasilanie” są sygnalizowane diodami na panelu sygnalizacji pracy centrali, odczytać je można również na diodach przycisków typu RT.
W systemie z modułem FCP 401 układy wysokiego napięcia (400 V), niezbędne do pracy wentylatorów, sterowane przez moduł FCP 401, są odseparowane od centrali RZN. Urządzenia te są dostarczane w osobnych obudowach, dzięki czemu można dowolnie przyłączać do nich różnego rodzaju wentylatory wykorzystywane w systemach wentylacji pożarowej.

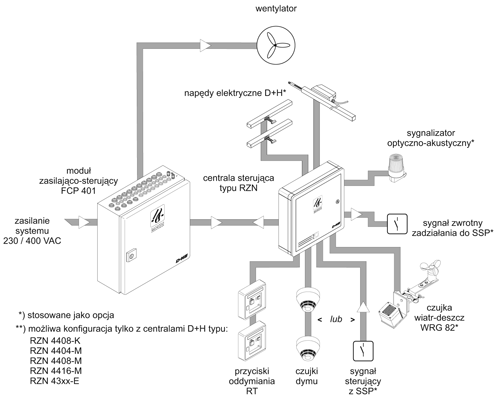

Rys. 2. Układ modułowy
Przykładowe możliwe zastosowania modułów FCP 401 w połączeniu z centralą RZN:
- pożarowa wentylacja mechaniczna nawiewno-wywiewna (np. układ dwóch wentylatorów: nawiewny i wywiewny);
- sterowanie wentylatorami wyciągowymi oraz równoczesne sterowanie układem napowietrzania grawitacyjnego;
- sterowanie wentylatorami nawiewnymi oraz równoczesne sterowanie układem oddymiania grawitacyjnego;
- FCP 401 jako moduł zasilająco-sterujący wentylatorami w systemach nadciśnieniowych w połączeniu z centralą RZN i klapą nadciśnieniową.
