leadW jednym z poprzednich numerów Zabezpieczeń opisany został system KaDe V1. Jest to wersja podstawowa, bazująca na zintegrowanych kontrolerach typu KZ-1000. Pora przedstawić wersję zaawansowaną, czyli KaDe Premium.

Bardzo popularna, zwłaszcza w systemach telewizji dozorowej, technologia IP wkracza również do innych systemów zabezpieczeń elektronicznych. W przypadku systemów kontroli dostępu to rozwiązanie jest znane i stosowane od wielu lat, jednak dotychczas komunikacja za pośrednictwem sieci LAN/WAN pomiędzy serwerem z programem nadzorczym systemu kontroli dostępu a sterownikami drzwi (kontrolerami) była zarezerwowana dla systemów bardzo zaawansowanych i rozległych. Kontrolery KD z portami IP były stosunkowo drogie. Wraz ze spadkiem cen komponentów, popularyzacją tego typu rozwiązań oraz wzrostem podaży możliwe stało się zastosowanie technologii IP również w sterownikach KD przeznaczonych do mniejszych systemów. Wykorzystanie tej technologii w systemach kontroli dostępu polega na użyciu kontrolerów z wbudowanymi portami IP. Oczywiście możliwe jest również rozwiązanie polegające na wykorzystaniu niezależnych konwerterów IP/RS485, do których podłączamy „tradycyjne” kontrolery z portami RS485. Wówczas cała magistrala jest„widziana” przez program nadzorczy pod jednym adresem IP należącym do konwertera. Opisany w niniejszym artykule system KaDe Premium oferuje wszystkie dostępne warianty komunikacji kontrolerów z serwerem KD.

Elementy systemu – program nadzorczy KaDe Premium

Program nadzorczy KaDe Premium jest przeznaczony do współpracy ze standardowymi kontrolerami typu KS-1012-RS, KS-1012-IP, KS-1024-RS, KS-1024-IP. KaDe Premium spełnia wszystkie funkcje programu KaDe-Soft-V1 oraz kilka nowych, które zostaną opisane w dalszej części artykułu.

Program jest bardzo prosty w instalacji i ma wygodny dla operatora interfejs graficzny. Na uwagę zasługują zwłaszcza wyświetlane okna „Dynamicznej pomocy”, czyli podręcznej instrukcji. Po kliknięciu na dowolne pole w oknie pulpitu wyświetlany jest opis wybranej pozycji i metoda definiowania lub konfiguracji danego elementu systemu.

Program nadzorczy KaDe Premium jest przeznaczony do stosowania w małych i średnich systemach kontroli dostępu. Interfejs operatora, podobnie jak w przypadku programu KaDe-Soft-V1, umożliwia również:

  • konfigurację parametrów fizycznych elementów systemu,
  • definiowanie elementów logicznych,
  • monitorowanie stanu systemu „na żywo” dzięki graficznym mapom obiektów, zdjęciom, obrazom z kamer i komunikatom,
  • wyświetlanie zdjęć przygotowanych przez użytkownika w przypadku użycia karty w czytniku,
  • integrację z systemem CCTV poprzez użycie wizyjnej karty przechwytującej (wbudowanej w PC) lub rejestratora DVR i kamer logicznie przypisanych do kontrolowanych przejść,
  • generowanie filtrowanych raportów zdarzeń i zapis w formacie *.xls.

W przypadku integracji z rejestratorem DVR podczas przeglądania raportów zdarzeń lub alarmów z trybu on-line w okienku wizyjnym wyświetlane jest jednominutowe nagranie z kamery przypisanej do elementu systemu. Plik wizyjny jest pobierany z archiwum rejestratora. W przypadku integracji z wizyjną kartą przechwytującą w archiwum znajdującym się w komputerze zapisywane jest pojedyncze zdjęcie z przypisanej kamery wykonane w chwili zaistnienia zdarzenia.

Program KaDe Premium oferuje szereg funkcji, opisanych szczegółowo w instrukcji dla operatora, które umożliwiają spełnienie różnych nietypowych wymagań administratora systemu, np. dostęp po użyciu dwóch, trzech lub czterech kart, pierwsze otwarcie kontrolowanego przejścia przez tzw. pierwszą kartę ze specjalnymi uprawnieniami czy dostęp po potwierdzeniu przez operatora. Omawiane oprogramowanie oferuje więcej trybów identyfikacji użytkownika niż wersja KaDe V1, mianowicie tryby, w których potrzebne są:

  • karta,
  • kod PIN,
  • karta lub kod PIN,
  • karta i kod PIN.

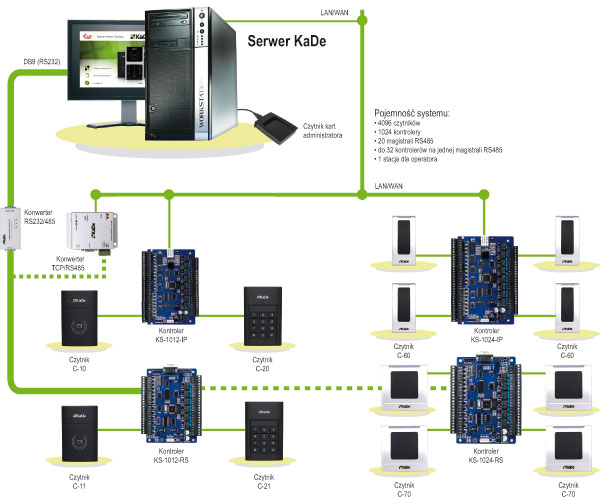

Struktura systemu jest pokazana na załączonym schemacie blokowym.

rys1

Rys. 1. Schemat blokowy systemu KaDe Premium



Elementy systemu – standardowe kontrolery KS-1012-RS, KS-1012-IP, KS-1024-RS, KS-1024-IP

W standardowych kontrolerach (w odróżnieniu od kontrolerów zintegrowanych) moduł elektroniki sterownika jest oddzielnym elementem przystosowanym do zamontowania wewnątrz dedykowanej metalowej obudowy zasilacza buforowego. Do tak zamontowanego urządzenia podłączamy pozostałe akcesoria związane z kontrolowanym przejściem, czyli czytniki, zamki elektryczne, czujniki stanu drzwi oraz przyciski wyjścia. Standardowy kontroler powinien zostać umieszczony wewnątrz zabezpieczanej strefy. Dzięki temu można uzyskać większe bezpieczeństwo systemu niż w przypadku zastosowania kontrolerów zintegrowanych. Standardowe kontrolery są znacznie bardziej elastyczne niż kontrolery zintegrowane, chociażby ze względu na rodzaje czytników, jakie można do nich podłączyć. Czytniki mogą wykorzystywać dowolną technologię (również biometryczną) pod warunkiem, że posiadają interfejs Wieganda o długości kodu mieszczącej się w granicach 26–40 bitów.

fot1

Fot. 1. Kontroler w obudowie zasilacza buforowego

Standardowe kontrolery typu KS-1012-RS, KS-1012-IP, KS-1024-RS i KS-1024-IP (4 modele) są przeznaczone do budowy systemów kontroli dostępu współpracujących z programem nadzorczym KaDe Premium.

W zależności od wybranego modelu kontroler może obsługiwać:

  • jedne drzwi dwustronnie lub dwoje drzwi jednostronnie (KS-1012-RS, KS-1012-IP),
  • dwoje drzwi dwustronnie lub czworo drzwi jednostronnie (KS-1024-RS, KS-1024-IP).

Modele KS-1012-RS i KS-1024-RS maja wbudowane przełączalne porty RS232/RS485. Modele KS-1012-IP i KS-1024-IP mają wbudowane porty IP. Magistrale kontrolerów wykorzystujące protokół RS485 mogą pracować pod kontrolą programu nadzorczego na komputerze, jeśli zostaną połączone z tym komputerem poprzez konwerter na RS232 lub TCP. Program może obsłużyć do 20 magistral, a do każdej z nich mogą być podłączone 32 kontrolery. Modele kontrolerów z portem IP mogą komunikować się bezpośrednio poprzez sieć Ethernet. System może zawierać maksymalnie 1024 kontrolery, czyli w przypadku kontrolerów czterodrzwiowych może jednostronnie kontrolować 4096 przejść.

Z ważniejszych funkcji, które pojawiły się w wersji KaDe Premium, należy wymienić:

  • możliwość konfiguracji własnego formatu Wieganda z długością kodu mieszczącą się w przedziale 26–40 bitów (np. dla czytników HID),
  • włączanie sekwencyjnego trybu pracy wybranego czytnika (po włączeniu tego trybu odczyt ważnej karty powoduje trwałe odryglowanie lub zaryglowanie drzwi),
  • zdefiniowanie jednej lub dwóch grup czytników w ramach każdego kontrolera, które stworzą śluzę.

Oprócz wejść linii dozorowych, które są przeznaczone do podłączenia czujników stanu drzwi i przycisków wyjścia, kontrolery standardowe mają również po cztery linie dozorowe do ogólnego zastosowania. Można do nich podłączyć np. czujki ruchu i monitorować ich stan na mapie. Podobnie jest z wyjściami sterującymi kontrolera. Do każdego przejścia przypisane są domyślnie dwa przekaźniki – jeden do sterowania zamkiem elektrycznym, a drugi do sygnalizacji alarmowej. Oprócz tego każdy model kontrolera jest wyposażony w gniazdo do podłączenia modułu z czterema przekaźnikami (AL-1004). Przekaźniki te mogą być przełączane w chwili wystąpienia stanu alarmowego na jednej z linii dozorowych lub w chwili wystąpienia określonych zdarzeń.

Elementy systemu – czytniki

Serię czytników zbliżeniowych KaDe-C-XX współpracujących z kartami Unique uzupełniają analogiczne modele współpracujące z kartami Mifare. Są to następujące modele:

  • C-11,
  • C-21 (z klawiaturą).

Parametry elektryczne i środowiskowe są podobne do tych w czytnikach C-10 i C-20. Różnice sprowadzają się do rodzaju odczytywanych kart.

Na uwagę zasługuje model C-21, który ma możliwość przełączania formatu wyjściowego Wieganda dla kart i kodów PIN. Możliwe jest niezależne ustawienie jednego z dwóch formatów dla kart (26 lub 34 bitów Wiegand) oraz jednego z dwóch formatów dla klawiatury (4 lub 8 bitów). Dzięki temu można podłączyć ten czytnik do kontrolerów różnych producentów (np. Kantech, RBH).

Grupę czytników kart Mifare uzupełnia czytnik administratora C-ADM-M, który umożliwia szybkie wczytywanie 32-bitowych numerów kart.

Podsumowując powyższy opis, polecam ten system firmom instalacyjnym i klientom, którzy szukają prostego i taniego systemu kontroli dostępu. Zachęcam również do odwiedzenia naszej strony www.aat.pl, gdzie w sekcji KD dostępne są bezpłatne, pełne wersje instalacyjne obu programów KaDe oraz ich dokumentacja.

W kolejnym artykule opiszę integrację systemu KaDe z systemem RCP. Będzie w nim mowa o terminalach RCP (również biometrycznych) oraz profesjonalnym programie do rozliczania czasu pracy.

Ryszard Sobierski
