Kamera działająca w trybie dzień/noc jest przeznaczona do pracy w systemach nadzoru zewnętrznego lub wewnątrz budynków w warunkach słabego oświetlenia. Kolorowa sieciowa kamera dzienno-nocna dostarcza kolorowych obrazów podczas pracy dziennej. Gdy zmniejsza się poziom oświetlenia, kamera automatycznie przechodzi w tryb pracy nocnej i zaczyna wykorzystywać światło, którego widmo mieści się w zakresie bliskiej podczerwieni (IR), tworząc czarno-białe obrazy. Utrzymanie ostrości obrazu i niskich szumów okazuje się trudne, zwłaszcza w zróżnicowanym środowisku zewnętrznym.
Dział badań i rozwoju firmy Axis Communications opracował nową technologię – Lightfinder. Jest to rezultat skrupulatnego doboru właściwego przetwornika obrazu i obiektywu oraz odpowiedniej obróbki obrazu. Fuzja tych czynników – przetwornik, obiektyw, własny procesor obrazu Axis (ARTPEC), a także sposób przetwarzania obrazu – sprawia, że kamery wykorzystujące tę technologię są niezwykle wydajne.

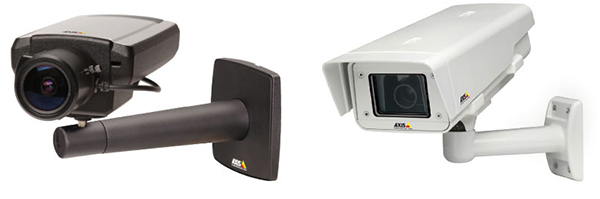

Fot. 1. Kamery AXIS Q1602 i AXIS Q1602-E z zaimplementowaną technologią Lightfinder
Technologia Lightfinder pozwala na zwiększenie czułości przetwornika obrazu CMOS, jednakże nie wynika to wyłącznie ze zmian w konstrukcji samego przetwornika. Jak wykazało bogate doświadczenie firmy Axis, którego efektem jest wiedza dotycząca przetwarzania obrazu, wykorzystana podczas projektowania wszystkich produktów służących do pracy w systemach nadzoru wizyjnego, odpowiednio opracowane oprogramowanie pozwala uzyskać obraz o najwyższej jakości. Kamery AXIS Q1602 i AXIS Q1602-E doskonale sprawdzają się w warunkach słabego oświetlenia dzięki właściwemu doborowi przetwornika obrazu i obiektywu oraz starannej obróbce obrazu.
W porównaniu z dowolną kamerą analogową kamery AXIS Q1602 i AXIS Q1602-E zapewniają lepszą rozdzielczość i bardziej realistyczne kolory, szczególnie w warunkach słabego oświetlenia. Wykorzystujący tę technologię system redukcji szumów jest znacznie lepszy od podobnych systemów stosowanych w dostępnych na rynku kamerach analogowych, co w połączeniu z wysoką czułością przetwornika daje efekt w postaci obrazu o doskonałej jakości. Gdy technologia Lightfinder jest zastosowana w urządzeniach cyfrowych, możliwe jest wykorzystanie przetworników z funkcją skanowania progresywnego oraz wszystkich innych rozwiązań typowych dla kamer IP. Korzyści wynikające z zastosowania technologii Lightfinder to wysoka czułość, doskonała jakość obrazu, niski poziom szumów, bogactwo detali, lepsze odwzorowanie barw w warunkach słabego oświetlenia. Kamery AXIS Q1602 i AXIS Q1602-E, które bazują na technologii Lightfinder, mają również wszystkie zalety kamer sieciowych i można łatwo zintegrować je z największą na rynku bazą aplikacji dzięki programowi partnerskiemu dla twórców oprogramowania – Axis Application Development Partner Program.

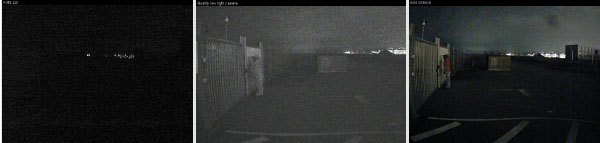

Fot. 2. Ochrona perymetryczna obszaru nieoświetlonego nocą, o 22:40. Niżej, po lewej stronie – dobrej jakości kamera analogowa przeznaczona do pracy w warunkach słabego oświetlenia. Niżej, po prawej stronie – AXIS Q1602-E z Lightfinder. W przypadku braku oświetlenia AXIS Q1602-E jest w stanie dostarczyć kolorowego obrazu, podczas gdy kamera analogowa daje obraz czarno-biały

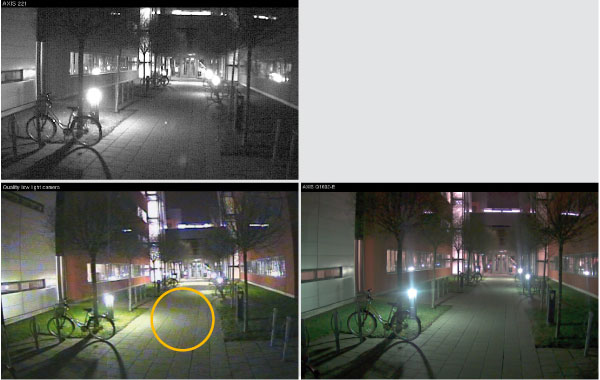

Fot. 3. Nadzór wejścia do budynku nocą (23:50 ) i oświetlenie rzędu 4 i 6 luksów. Po lewej stronie – AXIS 221. Na środku – dobrej jakości kamera analogowa. Po prawej stronie – AXIS Q1602-E z Lightfinder. Obraz z kamery AXIS Q1602-E jest mniej zaszumiony w porównaniu z obrazem z dobrej jakości kamery analogowej przeznaczonej do pracy w trudnych warunkach oświetleniowych
Zastosowanie
Kamery sieciowe korzystające z zalet technologii Lightfinder są doskonałym rozwiązaniem w przypadku systemów nadzoru wizyjnego, zarówno wewnętrznego jak i zewnętrznego, w których kamery muszą pracować w warunkach słabego oświetlenia, zwłaszcza wtedy, gdy z przyczyn użytkowych konieczne jest posługiwanie się kolorowym obrazem dostarczającym informacji niezbędnych do rozpoznawania i identyfikacji obiektów. W przeciwieństwie do konwencjonalnych kamer pracujących w trybie dzień/noc, które przy słabym oświetleniu rejestrują obraz czarno-biały, urządzenia stworzone z wykorzystaniem Lightfinder zapewniają reprodukcję barw nawet w bardzo słabo oświetlonym środowisku. W wielu sytuacjach kolorowy obraz znacznie ułatwia identyfikację ludzi, pojazdów lub wykrycie incydentów.
Zastosowanie kamer z Lightfinder będzie szczególnie korzystne w przypadku systemów, które muszą spełniać wysokie wymagania użytkowe. Mogą one sprawdzić się w dozorze wizyjnym obszarów słabo oświetlonych, takich jak parkingi, szkoły, kampusy, place budów, a także w systemach monitoringu miejskiego.
Technologia Lightfinder może być przydatna także w ochronie perymetrycznej, np. elektrowni, wodociągów, więzień, infrastruktury kolejowej. W szczególnie trudnych warunkach, np. na placach budów, które nocą mogą być oświetlane przez tylko jedno źródło światła, kamery te mogą być uzupełnione oświetlaczem pracującym w podczerwieni, ale nie zawsze jest to konieczne, gdyż odznaczają się wysokim poziomem czułości.
Testy porównawcze w warunkach nocnych i przy słabym świetle dziennym
Porównaliśmy trzy różne kamery Axis przeznaczone do pracy w systemach nadzoru wizyjnego – AXIS 221 oraz AXIS Q1602 i Q1602-E z Lightfinder – z dobrą kamerą analogową jednego z konkurentów, przeznaczoną do pracy w warunkach słabego oświetlenia. Test miał miejsce w nocy, w różnych sceneriach. Porównanie wykazało, że kamera sieciowa z Lightfinder daje obraz o lepszej jakości, z mniejszymi szumami i pełną poklatkowością, natomiast kamera analogowa w pewnych warunkach oświetleniowych nie jest w stanie dostarczyć obrazu kolorowego.

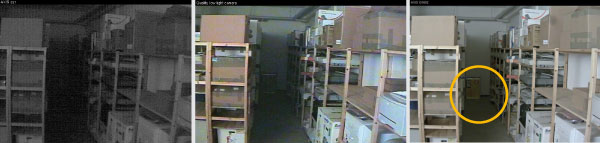

Fot. 4. Nadzór magazynu w warunkach słabego oświetlenia. Z lewej strony – AXIS 221. Na środku – dobrej jakości kamera analogowa przeznaczona do pracy w warunkach słabego oświetlenia. Z prawej strony – AXIS Q1602-E z Lightfinder. Identyfikacja kolorów w materiale dostarczonym przez AXIS Q1602 jest łatwiejsza, a obraz jest mniej zaszumiony i ostrzejszy niż obraz z kamery analogowej
Przyszłość
W przyszłości zamierzamy inwestować w rozwój kamer sieciowych o tak wysokim poziomie czułości, na jaki pozwala technologia Lightfinder, ale z jeszcze lepszą rozdzielczością. W przyszłości zwiększona czułość i redukcja szumów będą szczególnie uwzględnianymi właściwościami kamer. Axis zawsze wykorzystuje najnowsze pod względem technologicznym przetworniki obrazu i wciąż rozwija inteligentne oprogramowanie. Będziemy nadal rozwijać produkty przeznaczone do wykorzystania w trudnych warunkach oświetleniowych.
Agata Majkucińska
Key Account Manager
Axis Communications
Zabezpieczenia 4/2011
