Nadzór wizyjny obiektów wielkopowierzchniowych

Printer Friendly and PDF

Ochrona tak dużych obiektów jak porty lotnicze, stadiony czy duże centra handlowe może stanowić problem nawet dla dużych firm zajmujących się zabezpieczaniem obiektów. Dzięki nowoczesnym kamerom PTZ i profesjonalnym centrom bezpieczeństwa cały proces może być dużo bardziej wydajny. Poza tym instalacja sieciowego systemu nadzoru wizyjnego nawet w takich miejscach jest prosta i nie wymaga wielkich nakładów.

Dzięki zasilaniu przez sieć Ethernet (PoE lub High PoE) stosuje się jeden kabel do zasilania kamer, przesyłania materiału wizyjnego i sterowania mechanizmem PTZ. System można podłączyć do zasilacza UPS gwarantującego ciągłość pracy nawet w przypadku awarii sieci energetycznej. Łatwość instalacji, bardzo duża precyzja urządzeń oraz zaimplementowana inteligencja sprawia, że wybór sieciowych kamer kopułowych w celu efektywnego monitorowania portów lotniczych, wielkopowierzchniowych magazynów, centrów handlowych itp. jest oczywisty.

Nowoczesne kamery kopułowe z serii AXIS Q60 mogą w czasie rzeczywistym przesyłać obraz o wysokiej rozdzielczości (HDTV), mają możliwość detekcji dźwięków i realizują dwukierunkową transmisję sygnałów akustycznych. Dzięki zastosowaniu technologii WDR (Wide Dynamic Range) zapewniają dobrą widoczność obiektów znajdujących się zarówno w oświetlonych, jak i zacienionych obszarach sceny. Możliwość obrotu o 360° sprawia, że idealnie nadają się do nadzoru w trybie ciągłym. Kamery te mają również funkcję rejestrowania panoramicznego obrazu, ułatwiającą konfigurację funkcji aktywnego nadzoru, która w przypadku wykrycia ruchu pozwala automatycznie ustawiać kamerę we wcześniej ustalonym położeniu, na przykład w celu zarejestrowania twarzy obserwowanej osoby. Po identyfikacji obiektu można śledzić go do momentu zniknięcia z pola widzenia kamery.

Integracja z istniejącymi systemami nadzoru

fot_1

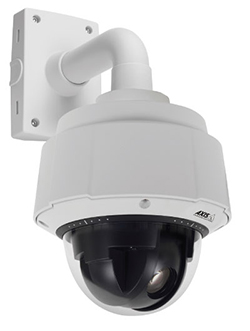

Fot 1. AXIS Q6035-E – nowoczesna kamera kopułowa do nadzoru dużych obszarów o znaczeniu krytycznym



Sztandarowym przykładem tego, jak skuteczna i efektywna może być integracja urządzeń IP z zainstalowanymi wcześniej urządzeniami analogowymi jest lotnisko na Mauritiusie. Ten obsługujący około trzech milionów pasażerów rocznie obiekt stał się jednym z najważniejszych centrów transportowych w regionie. Dynamiczny rozwój obiektu na przełomie XX i XXI wieku oraz zaostrzenie procedur i wymogów bezpieczeństwa po atakach terrorystycznych na World Trade Center z 11 września 2001 roku były powodami rozbudowy i usystematyzowania całego systemu nadzoru wizyjnego. Wcześniej sieć nadzoru lotniska działała niezależnie od sieci informatycznych linii lotniczych czy obiektów użytkowych znajdujących się na całym jego terenie.

Nowy system został zbudowany z częściowym wykorzystaniem istniejącej infrastruktury, a do kodowania sygnałów analogowych wykorzystano kodery typu blade produkowane przez Axis Communications (w tym 35 serwerów wizyjnych AXIS 2400 i 70 serwerów wizyjnych AXIS 2401). Dzięki temu liczbę kamer w systemie zwiększono do 350 (początkowo było około 200 kamer analogowych). Obecnie lotnisko wykorzystuje głównie kamery sieciowe. Dzięki sieciowym kamerom kopułkowym PTZ i scentralizowanym systemom sterowania wszyscy zainteresowani – np. policja, straż pożarna, służby ochrony obiektu czy nawet ochrona znajdujących się na terenie obiektu punktów gastronomicznych czy sklepów – mogą uzyskać dostęp do obrazów z wybranych kamer. Oczywiście przyczynia się to do podwyższenia poziomu bezpieczeństwa obiektu i zwiększenia efektywności działania systemu nadzoru. Z systemu korzystają też pracownicy ochrony, którzy mogą w każdej chwili zobaczyć, co dzieje się w danej części obiektu.

Kamery PTZ w przemyśle

Z zalet systemów nadzoru wizyjnego wykorzystujących sieciowe kamery kopułkowe, korzystają też fabryki, magazyny i zakłady produkcyjne na całym świecie. Rozwiązania firmy Axis Communications umożliwiają im lepszą ochronę surowców, towarów i innego mienia, gdyż zapewniają wysoki poziom szczegółowości materiałów wizyjnych, dostęp w czasie rzeczywistym do nagranych i przekazywanych na żywo obrazów. Kamery Axis są przygotowane do pracy wewnątrz i na zewnątrz pomieszczeń i są łatwe do zainstalowania. Co więcej, wykorzystanie sieciowych kamer kopułkowych umożliwia zdalne rozwiązywanie problemów technicznych, lepszą ocenę zdarzeń i zagrożeń, a przede wszystkim błyskawiczne reagowanie na wszelkie zdarzenia na terenie chronionego obiektu.

fot_2

Fot. 2. Port Lotniczy Mauritius: nowoczesna sieć nadzoru wizyjnego, która niemal całkowicie zastąpiła dawniejsze rozwiązania analogowe



Zalety przechodzenia na rozwiązania IP dostrzegają również menadżerowie zakładów produkcyjnych mieszczących się w Polsce. Dobrym przykładem jest warszawska fabryka Cadbury Wedel. System nadzoru składający się z kilkudziesięciu kamer analogowych, kilku komputerów i rejestratora cyfrowego został w 2009 roku połączony z sieciowymi kamerami Axis Communications. Wdrożono monitoring wewnątrz i na zewnątrz zakładów, a także w biurach. Wymagano obrazu umożliwiającego identyfikację zdarzeń oraz postaci w każdych warunkach oświetleniowych i atmosferycznych. Jednym z głównych celów było też zabezpieczenie surowców, wyrobów gotowych oraz części produkcyjnej i biurowej.

W efekcie istniejący system analogowy zastąpiono systemem IP z siecią teleinformatyczną wydzieloną wyłącznie do celów nadzoru wizyjnego. Poszczególne kamery zostały dobrane tak, aby można było w odpowiedni sposób monitorować konkretne obszary. Kamery PTZ umożliwiające szybką zmianę obserwowanego obszaru oraz duże zbliżenia zostały użyte jako urządzenia wspomagające kamery stacjonarne. W małych pomieszczeniach, w których odległość kamery od obserwowanych obiektów wynosi zaledwie kilka metrów, zastosowano kamery IP Axis o rozdzielczości 4CIF (z wyjątkiem wejść do zakładu, recepcji oraz newralgicznych miejsc, w których ważne jest uzyskanie szczegółowego obrazu o najwyższej jakości – tam wykorzystano kamery HDTV).

Zastosowanie sieciowego systemu nadzoru wizyjnego ułatwia wykrywanie podejrzanych zachowań czy potencjalnych zagrożeń, gdyż zakres samodzielnego działania urządzeń jest duży. Duży zasięg kamer sprawia też, że liczba urządzeń potrzebnych do obserwacji całego obszaru jest mniejsza, a dotychczas zaangażowani w ochronę pracownicy mogą być przesunięci do innych zadań.

Wszystkie kamery kopułkowe Axis Communications współpracują z oprogramowaniem AXIS Camera Application Platform, które umożliwia analizę treści obrazu. Są również zgodne ze standardem ONVIF, dzięki czemu ich integracja z istniejącymi już systemami nadzoru przebiega łatwo i bezproblemowo.

Pozytywny rezultat wdrożenia sieciowego systemu nadzoru wizyjnego i rozwiązania Axis Communications spowodował, że właściciel fabryki zdecydował się na wprowadzenie sieciowego systemu monitoringu w dwóch kolejnych zakładach produkcyjnych Cadbury Wedel – na Bielanach Wrocławskich i w Skarbimierzu.

Agata Majkucińska
Axis Communications

Zabezpieczenia 2/2012
