Coraz rzadziej urządzenia elektroniczne są przeznaczone tylko do jednego zastosowania – np. telefon już dawno przestał nam służyć tylko do prowadzenia rozmów. Trend ten dotyczy zwłaszcza urządzeń wykorzystujących najnowsze technologie. Firma Mobotix, która do tej pory oferowała kamery przeznaczone przede wszystkim do ochrony obiektów postanowiła umożliwić zupełnie nowe zastosowanie jednego ze swoich flagowych produktów, jakim jest kamera hemisferyczna Q24.
Technologia hemisferyczna
Fot. 1. Kamera hemisferyczna Mobotix Q24
Hemisferyczna kamera Mobotix Q24 o kącie widzenia równym 360 stopni tworzy obraz, na którym widoczne jest jej całe otoczenie. Dzięki wysokiej rozdzielczości kamery, obraz utworzony z wykorzystaniem funkcji vPTZ ma wysoką jakość. Możliwy jest podgląd na żywo i przeglądanie już zarejestrowanych sekwencji. W przypadku kamery Mobotix nigdy nie tracimy z oczu żadnego z obszarów obserwowanego pomieszczenia.
Kamera hemisferyczna Mobotix nie jest kolejną kamerą z obiektywem typu rybie oko. Inne kamery megapikselowe, które są wyposażone w obiektyw tego typu, wytwarzają zwykle obraz kiepskiej jakości, a ponadto potrzebny jest bardzo dobry komputer lub serwer, który będzie potrafił dokonać obróbki takiego obrazu.
Oprócz zwykłego procesora sygnałowego DSP w kamerze Mobotix Q24 został zastosowany dodatkowy procesor ARM korygujący perspektywę obrazu oraz przygotowujący strumień danych do transmisji przez sieć. Tak przygotowany obraz nie obciąża komputera, na którym jest dalej przetwarzany. Ponadto dzięki temu jeden komputer może służyć do wyświetlania obrazów z wielu kamer hemisferycznych. Co więcej, w dużo bardziej optymalny sposób wykorzystywana jest przepustowość sieci, ponieważ nie musi być przesyłany oryginalny obraz w formacie RAW.

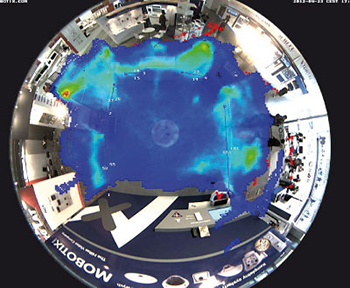

Fot. 2. Mapa cieplna oraz linie zliczające klientów zaprezentowane na obrazie z kamery Mobotix Q24
Wbudowany procesor ARM umożliwia decentralizację systemu monitoringu wizyjnego. Również dzięki temu kamera Mobotix – poza korekcją perspektywy – może także dokonywać analizy obrazu i obróbki strumienia wizyjnego, zarządzać procesem nagrywania, obsługiwać zdarzenia alarmowe i podejmować zaprogramowane akcje, zmieniać stany wyjść, wysyłać e-maile i SMS-y z informacjami itp. Wszystko to odbywa się bez udziału komputera i dodatkowego oprogramowania.
Technologia hemisferyczna tak bardzo spodobała się klientom na całym świecie, że firma Mobotix postanowiła wprowadzić nową linię kamer S14. Kamery S14 są produkowane w dwóch wersjach – Mono oraz Dual. Wersja Mono zawiera jeden obiektyw hemisferyczny znajdujący się bezpośrednio przy kamerze. Od kamery Q24 odróżnia ją obudowa i sposób montażu – kamera może zostać zamocowana w taki sposób, że widoczny jest jedynie jej obiektyw. Kamera S14 Dual składa się z elementu centralnego oraz dwóch przewodów o dwumetrowej długości. Na końcu każdego z przewodów znajdują się niewielkie moduły z przetwornikami obrazu oraz obiektywami hemisferycznymi. Taka konstrukcja kamery umożliwia jej dyskretny montaż, a dzięki długim przewodom za pomocą jednej kamery możemy niezależnie monitorować dwa pomieszczenia.
Analityka obrazu
Duża moc obliczeniowa kamery Q24 pozwoliła firmie Mobotix wprowadzić do niej nowe oprogramowanie oferujące zupełnie nowe analityczne funkcje wizyjne.
Tradycyjne rozwiązania zawsze wymagały stosowania dodatkowego komputera oraz oprogramowania, co ograniczało skalowalność. W przypadku kamery Q24 wszystkie operacje związane z przetwarzaniem danych może wykonywać kamera. Najważniejsze funkcje analityczne kamery Mobotix Q24 to między innymi funkcja zliczania klientów oraz funkcja tworzenia map cieplnych.
Funkcja zliczania osób jest szczególnie przydatna w sklepach czy centrach handlowych, czyli wszędzie tam, gdzie jest duży ruch osobowy i wymagane jest gromadzenie danych dotyczących jego natężenia. Kamera może zliczać osoby przekraczające różne wirtualne linie, np. klientów przechodzących przez kilka bramek w sklepie.
Q24 zbiera wszystkie dane i może je okresowo przesyłać do serwera lub wysyłać na wskazany adres e-mailowy. Dane mogą być przekazywane w formacie HTML lub CSV, co jest szczególnie pomocne, jeśli raporty mają być dalej przetwarzane i obrabiane. Istnieje możliwość zaprogramowania dobowego lub dokładniejszego, godzinowego trybu zliczania klientów.
Konwencjonalne urządzenia do zliczania osób są często montowane we framugach drzwi, przez co zliczanie nie zawsze jest precyzyjne – jeśli trzy osoby przechodzą przez drzwi w tym samym momencie, tradycyjny czujnik odnotowuje tylko jedno przejście. W przypadku zastosowania kamery Mobotix odnotowywane jest przejście każdej osoby. Ważne jest także to, że dla każdej zdefiniowanej wirtualnej linii granicznej można zdefiniować dwa liczniki reagujące na jej przekraczanie w określonym kierunku.

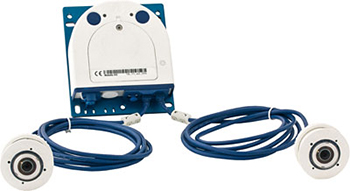

Fot. 3. Najnowsza podwójna kamera hemisferyczna Mobotix S14D
Funkcja zliczania klientów umożliwia zebranie bardzo dużej ilości danych. Co jednak zrobić, gdy same dane liczbowe nie są dla nas wystarczające lub ich analiza może być zbyt żmudna i czasochłonna? Wówczas pomocna może okazać się kolejna funkcja, tzw. mapa cieplna. Dzięki niej ruch widoczny na obserwowanym obszarze jest ciągle analizowany, a kamera przedstawia w sposób graficzny, w których miejscach ruch osób jest najbardziej intensywny. W przypadku sklepu taka analiza umożliwia sprawdzenie, jakimi ciągami komunikacyjnymi najczęściej poruszają się klienci lub skąd najczęściej oglądane są towary znajdujące się na poszczególnych wystawach. Dzięki temu można dokonać korekty ustawienia regałów i lepiej ułożyć towary, aby zwiększyć sprzedaż w danym punkcie.
Dużą zaletą wprowadzonych nowości jest to, że wszystkie nowe funkcje są dostępne dla klientów, którzy kupili kamerę Q24 z wcześniejszą wersją oprogramowania. Wystarczy zaktualizować oprogramowanie, by nowe funkcje stały się dostępne.
Korzyści wynikające z zastosowania kamer Mobotix Q24 mogą być czerpane przez różne działy przedsiębiorstw – przede wszystkim przez dział ochrony, ale także działy logistyki, marketingu, zarządzania i planowania.
Dzięki kamerze Mobotix Q24 w obiekcie nie trzeba stosować osobnych urządzeń służących do monitoringu i do zliczania osób, z których każde wymaga osobnego oprogramowania – korzystamy z jednego dedykowanego oprogramowania lub przeglądarki internetowej. Dzięki temu można znacznie obniżyć całkowity koszt inwestycji, gdyż redukowane są koszty okablowania, zakupu wielu urządzeń oraz ich zasilania. Istotny jest również fakt, że przy tworzeniu instalacji bazujących na produktach Mobotix zawsze wykorzystywane są standardowe elementy sieciowe. Dzięki temu można wybrać urządzenia sieciowe dowolnej marki.
Podsumowanie
Firma Mobotix nie tylko tworzy coraz doskonalsze i coraz bardziej funkcjonalne urządzenia, ale także stara się udoskonalać produkty będące już na rynku. Najlepszym tego przykładem jest rozszerzenie funkcjonalności kamer Q24. Jest to jeden z powodów, dla których warto tworzyć systemy bazujące na kamerach Mobotix. Mamy gwarancję, że system przez cały czas będzie miał bardzo dobre wsparcie techniczne, dostępne będą aktualizacje i będzie można go rozbudować z wykorzystaniem nowych urządzeń Mobotix.
Bardzo duży nacisk na rozwój produktów, wysoką jakość ich wykonania oraz trwałość sprawia, że firma Mobotix jest liderem w branży kamer IP o wysokich rozdzielczościach. Mamy nadzieję, że już wkrótce będziemy mieli przyjemność poinformować o kolejnych nowościach.
Jakub Sobek
Linc Polska
Zabezpieczenia 5/2012
Mobotix – mity
Rozdzielczość 3.1 megapikseli to zbyt mało w przypadku kamery hemisferycznej!
Taka rozdzielczość kamery hemisferycznej jest w zupełności wystarczająca, aby uzyskać obraz o bardzo wysokiej jakości. Warto zwrócić uwagę na to, że w nowej kamerze został zastosowany przetwornik obrazu o wielkości ˝". Dzięki temu kamera ma większą czułość, a obraz jest mniej zaszumiony. Oczywiście sprzedawcy kamer zawsze będą próbować prześcigać się w dziedzinie liczby megapikseli, jednak warto pamiętać, że rozdzielczość nie jest jedyną właściwością wpływającą na jakość obrazu.
Kamery Mobotix są drogie!
Trzeba zawsze porównywać ceny urządzeń tej samej klasy. Kamery Mobotix oferują jakość oraz funkcjonalność, której wielu producentów sprzętu nie potrafi zapewnić. Nie można patrzeć wyłącznie na cenę produktu. Kamery Mobotix pozwalają znacznie obniżyć koszty instalacji, gdyż nie trzeba kupować dodatkowych obudów oraz grzałek. Klient nie ponosi kosztów licencyjnych w związku z zastosowaniem oprogramowania VMS. Znacznie obniżony jest koszt instalacji zasilającej cały system.
Kamery IP o wysokich rozdzielczości wymagają sieci o dużej przepustowości
Wiele kamer innych firm rzeczywiście wymaga sieci o dużej przepustowości, ale kamery Mobotix nie. Dzięki wbudowanemu procesorowi i obróbce obrazu w kamerze nie musimy przesyłać przez sieć całego obrazu, nawet jeśli obraz ten chcemy oglądać na żywo. Kamera przesyła przez sieć obraz zoptymalizowany. Dzięki możliwości rejestracji obrazu na karcie microSD o maksymalnej pojemności 64 GB kamera w ogóle nie musi przesyłać obrazu przez sieć w celu jego rejestracji.
