Kamery z serii MIC do wykrywania pożarów lasu

Printer Friendly and PDF

Już ponad 125 000 ha lasów w trzynastu leśnictwach jest dozorowanych przez kamery Bosch MIC 7000 HD wchodzące w skład zestawów Forester. System Forester – autorstwa gliwickiej firmy MWM – jest specjalistycznym narzędziem do obserwacji rozległych obszarów zielonych i zaawansowanego wykrywania pożaru. Forester składa się z kamer, unikatowego układu służącego do analizy treści obrazu w celu wykrycia dymu oraz systemu do wizualizacji i efektywnego zarządzania przez operatorów.

Wykorzystanie kamer w nadzorze przeciwpożarowym lasów powoduje, że sprzęt i systemy informatyczne muszą spełniać wiele wymagań. Po pierwsze należy wspomnieć o odpowiedniej odporności środowiskowej. Kamery służące do nadzoru przeciwpożarowego są montowane na szczytach dostrzegalni pożarowych lub specjalnych masztów pożarowych, a są to konstrukcje o wysokościach dochodzących do 60 metrów. W takich miejscach niczym nie osłonięte kamery często muszą opierać się potężnym podmuchom wiatru i są narażone na bezpośrednie oddziaływanie promieni słonecznych, które rozgrzewają stalowe konstrukcje wież do temperatury kilkudziesięciu stopni Celsjusza.

Praca kamery służącej do nadzoru pożarowego różni się znacznie od pracy kamery służącej do nadzoru przestrzeni publicznej. Monitorowanie przestrzeni leśnych polega na stałym, powolnym ruchu obrotowym kamery, która ma umożliwić wykrycie oznak pożaru lasu w polu jej widzenia. Taka ciągła, jednostajna praca stanowi duże wyzwanie dla układów przeniesienia napędu kamer, gdyż kamera wykonuje nierzadko pięćset obrotów dookoła osi na dobę, zawsze w tym samym kierunku i zazwyczaj z tą samą prędkością.

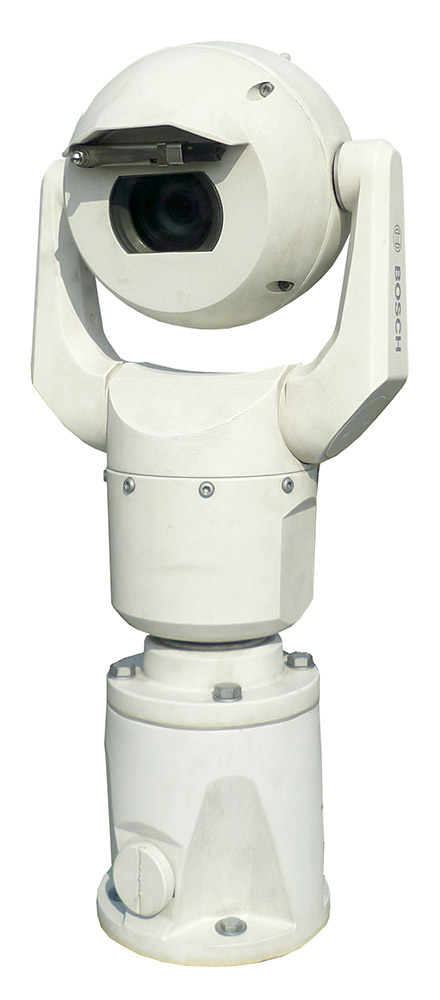

Istotne jest też precyzyjne odczytywanie azymutu osi optycznej kamery. Te wszystkie wymagania są spełnione przez kamery MIC 7000. Są one specjalistycznymi urządzeniami, których parametry techniczne i konstrukcja umożliwiają nieprzerwany, długotrwały i precyzyjny nadzór wizyjny w niesprzyjających warunkach atmosferycznych. Wszystko w tych urządzeniach – od układów napędowych i elektroniki do obudowy wykonanej  z ciśnieniowo formowanego aluminium – jest bardzo trwałe, „stworzone, by trwać”.

Obudowa kamery ma klasę szczelności IP68 NEMA 6P i klasę odporności mechanicznej IK10. Dodajmy jeszcze, że urządzenia są objęte trzyletnią gwarancją producenta z możliwością wymiany urządzenia w przypadku usterki.

Do innych, wymaganych funkcji systemów nadzoru pożarowego należy:

  • precyzyjne informowanie o aktualnym azymucie osi optycznej kamery (tym samym system zarządzający dokonuje precyzyjnej lokalizacji zagrożenia, a operator może szybko skierować strażaków we właściwe miejsce),
  • pozycjonowanie kamery zgodnie z określonym azymutem z dokładnością do 0,06 stopnia,
  • pokazywanie na obrazie z kamery informacji niezbędnych dla operatora, w tym podawanie azymutu kamery, nazwy aktualnie nadzorowanego obszaru (we współpracy z systemem mapy cyfrowej wbudowanej w oprogramowanie Forester) czy wyświetlanie „celownika” pomagającego w precyzyjnym ustawianiu kamery przez wskazanie celu obserwacji.

Dzięki udziałowi firmy MWM w programie Bosch Integration Partner Program i wykorzystaniu możliwości pakietów SDK udostępnianych przez firmę Bosch dokonano integracji kamer MIC z systemem VMS Forester w szerokim zakresie, udostępniając użytkownikowi między innymi:

  • odczyt aktualnego azymutu osi optycznej kamery (cztery razy na sekundę),
  • pozycjonowanie kamery zgodnie z określonym azymutem z dokładnością do 0,06 stopnia,
  • korekcja gamma obrazu kamery, wyświetlanie na ekranie dowolnych ciągów znaków w różnych kolorach,
  • wyświetlanie „celownika” na obrazie z kamery,
  • zmiana prędkości ruchu rotacyjnego w aplikacji systemu Forester.

Więcej informacji na temat systemu można znaleźć na stronie www.forester.com.pl.

Przemysław Pierzchała
MWM
Michał Borzucki
Bosch Security and Safety Systems



Zabezpieczenia 3/2018
