Nieustający rozwój branży zabezpieczeń oraz telewizji dozorowej wymaga od producentów wzmożonej pracy nad nowymi rozwiązaniami. Rosnące wymagania instalatorów i klientów mobilizują najlepszych producentów do wprowadzania na rynek nowych produktów charakteryzujących się coraz lepszymi parametrami technicznymi. Ponadto niezbędne jest dążenie do obniżania kosztów produkcji przy zachowaniu jak najwyższej jakości oferowanych urządzeń. Dotyczy to również systemów transmisji bezprzewodowej, które są rozwiązaniem alternatywnym wobec standardowych systemów transmisyjnych.
Mimo iż instalatorzy systemów telewizji dozorowej preferują rozwiązania tradycyjne, coraz częściej posiłkują się systemami bezprzewodowymi. Wynika to z tego, iż systemy te świetnie radzą sobie w sytuacjach, w których nie ma możliwości zastosowania skomplikowanej sieci kablowej, a także mogą stanowić rozszerzenie już istniejących instalacji. Należy także zauważyć, że dzięki najnowszym rozwiązaniom technicznym większość zarzutów stawianych systemom bezprzewodowym stała się nieaktualna. Przykładem ewolucji systemów bezprzewodowych na rynku telewizji dozorowej są zmiany wprowadzone w kolejnej serii urządzeń firmy Camsat – CAM 5816.
Firma Camsat od wielu lat specjalizuje się w produkcji bezprzewodowych systemów do transmisji sygnałów fonicznych i wizyjnych, a także telemetrycznych, stosowanych w systemach telewizji dozorowej oraz transmisji sygnałów wizyjnych w systemach wspomagających pracę operatorów kamer telewizyjnych. Wszystkie wprowadzane zmiany to wynik bardzo dobrej współpracy firmy ze stałymi klientami. Wszystkie sugestie, które w ostatnim roku wpłynęły do działu handlowego i działu technicznego, zostały wykorzystane na etapie projektowania nowej linii urządzeń. Zmiany nie dotyczą wyłącznie rozwiązań elektronicznych. Zmniejszono wymiary obudów, użyto materiałów o lepszej jakości, zwiększając odporność urządzeń na uszkodzenia mechaniczne i działanie niesprzyjających warunków atmosferycznych. Dzięki zdobytemu doświadczeniu początek roku 2010 zaowocował wprowadzeniem do produkcji nowej serii urządzeń do transmisji sygnałów fonicznych i wizyjnych, pracujących w wolnym paśmie 5,8 GHz – CAM 5816. Jednocześnie zakończono produkcję znanych i cenionych przez instalatorów zestawów serii TCO 5808.
Fot. 1. Zestaw CDS 5021TV
Jak wcześniej wspomniano, większość wad systemów bezprzewodowych udało się wyeliminować. Jednym z podstawowych zarzutów stawianych tego rodzaju urządzeniom jest brak odporności na zakłócenia, a co za tym idzie – pogorszenie jakości obrazu. W nowej serii urządzeń CAM zwiększono odporność na zakłócenia przemysłowe. Urządzenia te realizują w czasie rzeczywistym stabilną transmisję obrazu PAL o wysokiej jakości. Umożliwiają kilkukrotną retransmisję sygnału, co pozwala na zastosowanie systemów serii CAM w większości profesjonalnych systemów monitoringu. Nowa linia urządzeń rozwiązuje także problem nakładania się obrazów przesyłanych na sąsiednich kanałach radiowych. Jest to zjawisko spotykane najczęściej wtedy, gdy zasięg systemu jest niewielki, a wykorzystywane są wszystkie kanały robocze. Urządzenia nowej serii charakteryzują się bardzo dokładną separacją międzykanałową co pozwala znacznie poprawić jakość przesyłanego obrazu oraz wyeliminować zakłócenia. Zestaw CAM 5816, tak jak jego poprzednik TCO 5808, posiada osiem kanałów roboczych. Nowym rozwiązaniem jest możliwość zwiększenia liczby dostępnych kanałów do szesnastu. Należy jednak podkreślić, iż na terenie Unii Europejskiej dozwolona jest praca na ośmiu podstawowych częstotliwościach. Dlatego też, standardowo, pozostałe osiem kanałów jest w tych urządzeniach blokowane. Wersja 16-kanałowa jest dostępna dla użytkowników spoza UE. Ponadto zastosowane w CAM 5816h złącza SMA umożliwiają podłączenie innych anten, co pozwala dostosować system do indywidualnych wymagań klientów.

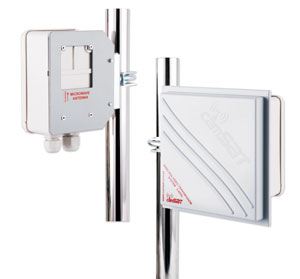

Fot. 2. Nadajnik i odbiornik CAM 5816h
Ciągła miniaturyzacja urządzeń elektronicznych nie ominęła także urządzeń bezprzewodowych, przeznaczonych do transmisji obrazu i dźwięku. Oferowane przez Camsat zestawy „mini” znajdują zastosowanie w standardowych instalacjach wykonywanych na terenie obiektów budowlanych, a także, ze względu na swoje niewielkie rozmiary, mogą być montowane wewnątrz obudów, w których są instalowane kamery. Aby sprostać wymaganiom klientów, znacznie zmniejszono wymiary nowego zestawu mini CAM 5816m. Umożliwia to montaż nadajnika CAM 5816m w większości obudów kamer telewizji dozorowej. Mała antena nadawcza oraz dziewiętnastodecybelowa antena odbiorcza pozwalają na transmisję sygnału na odległość do jednego kilometra. Podobnie jak w innych systemach zamkniętych, zastosowanie anten kierunkowych umożliwia zwiększenie zasięgu transmisji.
Dotychczas produkowane bezprzewodowe zestawy analogowej transmisji sygnałów fonicznych i wizyjnych w paśmie 5,8 GHz pracowały w układzie punkt – punkt. Jeden zestaw nadawczo-odbiorczy był przeznaczony dla jednej kamery. W przypadku konieczności uruchamiania kilku kamer w obiekcie na jednym maszcie należało instalować kilka odbiorników. Przez dłuższy czas klienci firmy Camsat zgłaszali zapotrzebowanie na urządzenie pracujące w paśmie 5,8 GHz, wykorzystywane w układzie punkt – wielopunkt. Odpowiedzią jest model CAM 5816sq-Rx – ośmiokanałowy, sekwencyjny odbiornik sygnałów fonicznych i wizyjnych z automatycznym przełączaniem kanałów, pracujący w paśmie 5,8 GHz.

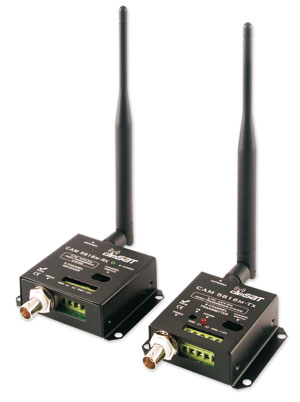

Fot. 3. Zestaw CAM 5816m
Odbiornik ten w połączeniu z anteną dookolną umożliwia odbiór obrazu telewizyjnego z jednego z ośmiu nadajników oraz automatyczne przełączanie na następny nadajnik, operując wyłącznie w grupie wcześniej zaprogramowanych kanałów. Możliwość programowania daje użytkownikowi możliwość wyboru kilku kanałów roboczych w zależności od aktualnych potrzeb. Na przykład podczas uruchamiania w obiekcie trzech kamer instalator programuje w odbiorniku trzy kanały robocze. Dzięki temu kanały niezaprogramowane pozostaną pominięte w pętli przełączania. Czas wyświetlania danego obrazu telewizyjnego można wyregulować w przedziale od 2 s do 120 s. Ważne dla użytkownika jest także to, iż niespodziewany zanik zasilania nie powoduje konieczności nowego programowania odbiornika. Wszystkie parametry są zapisywane w pamięci EEPROM urządzenia i w chwili ponownego włączenia zasilania odbiornik wraca do normalnej pracy. Należy pamiętać, iż tego typu rozwiązanie przeznaczone jest przede wszystkim dla mniejszych systemów monitoringu wizyjnego, w których nie jest wymagane nagrywanie obrazów ze wszystkich kanałów roboczych jednocześnie.

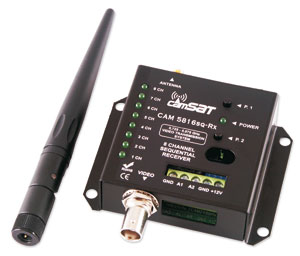

Fot. 4. Odbiornik z przełączaniem sekwencyjnym CAM 5816sq
Mówiąc o monitoringu wizyjnym, nie można zapominać o obiektach ruchomych, takich jak windy czy wózki widłowe. Ich obsługa może być trudna dla tradycyjnych systemów opartych na transmisji przewodowej. Ciągły ruch obiektu powoduje wiele przeszkód natury technicznej, nie pozwalających na wykorzystanie standardowej instalacji przewodowej. Także konserwacja i serwisowanie mogą być dużo trudniejsze niż w przypadku przeznaczonych do mobilnej pracy cyfrowych systemów bezprzewodowych. Firma Camsat wprowadziła cyfrowe systemy serii CDS 5021, pracujące na częstotliwości 5,2 GHz i wykorzystujące cyfrową modulację OFDM. Umożliwiają one transmisję obrazu o wysokiej jakości także w przypadku braku widzialności optycznej anten. System zapewnia transmisję obrazu w rozdzielczości 720×576 (D1) przy prędkości 25 kl./s.
Oczywiście daje to także dużo więcej możliwości zastosowań, przede wszystkim przy realizacji systemów monitoringu miejskiego, jak również w dużych, profesjonalnych systemach dozoru wizyjnego. Właśnie tam wymagane jest szyfrowanie transmisji (128-bitowy kod zabezpieczający) oraz bardzo wysoka odporność na zakłócenia.

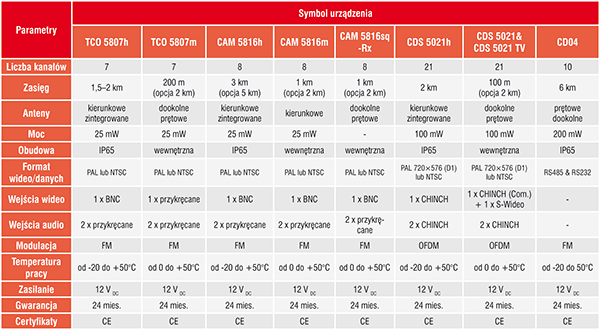

Tab. 1. Parametry techniczne wybranych urządzeń
Bardzo ciekawym i cieszącym się dużym zainteresowaniem w kraju i za granicą rozwiązaniem jest cyfrowy zestaw CDS 5021TV, przeznaczony dla operatorów kamer telewizyjnych. System ten realizuje wysokiej jakości przekaz sygnału podczas przemieszczania się kamerzysty na odległość nawet pięciuset metrów. Zestaw wykorzystywany jest do realizacji radiowej transmisji nagrań ze scen teatralnych i imprez plenerowych, a także podczas podglądu obrazów z planów zdjęciowych. Nadajnik może zostać wyposażony w specjalne uchwyty kamerowe typu Anton Bauer lub V-Lock, co umożliwia współpracę niemalże z każdą kamerą TV. Na stronie internetowej producenta można obejrzeć fragmenty materiałów wizyjnych, które zostały nagrane poprzez ten radiowy system transmisji.
Szeroki zakres zastosowań bezprzewodowych systemów transmisji dźwięku i obrazu umożliwia instalatorom tworzenie nawet najbardziej skomplikowanych systemów dozoru wizyjnego. Należy jednak pamiętać, iż tylko najlepszej jakości urządzenia dają gwarancję poprawnej transmisji. Firma Camsat dokłada wszelkich starań, aby jej produkty spełniały wysokie wymagania klientów oraz standardy europejskie. Zachęcamy państwa do zapoznania się z pełną ofertą produktów, dostępną na stronie www.camsat.com.pl.
Chcemy także serdecznie zaprosić państwa do odwiedzenia naszego stoiska na Międzynarodowych Targach „Securex 2010” w Poznaniu. Będzie to świetna okazja do zapoznania się z najnowszą ofertą oraz przetestowania wszystkich produkowanych przez firmę CAMSAT systemów służących do bezprzewodowej transmisji obrazu i dźwięku.
Dla ułatwienia prawidłowego doboru sprzętu do konkretnych zastosowań przedstawiamy parametry techniczne niektórych urządzeń.
