Branża telewizji dozorowej charakteryzuje się bardzo dynamicznym rozwojem, a wymagania techniczne wobec urządzeń są coraz wyższe. Łatwo zauważyć, jak bardzo w ciągu kilku lat zmieniły się właściwości rejestrowanego obrazu, np. rozdzielczość i kompresja sygnału. Korzyści płynące ze zwiększenia rozdzielczości obrazu do poziomu HD są oczywiste, jednak powodują także pewne problemy z przetwarzaniem dużej ilości danych i transmisją obrazu. Dlatego należy pamiętać o odpowiednim doborze pozostałych elementów systemu, aby odpowiadały one wysokim parametrom współczesnych kamer.
Żadna, nawet najlepsza kamera nie zapewni nam obrazu o wysokiej jakości, jeżeli pozostałe urządzenia nie będą mogły go przesłać i odtworzyć w jakości niezmienionej. O ile obecnie można przesyłać za pomocą sieci przewodowej obrazy z kamer o wysokiej rozdzielczości i dowolnie dobranej kompresji, w przypadku transmisji bezprzewodowej sytuacja nie przedstawia się już tak dobrze. Dostępne na rynku bezprzewodowe kamery IP nie charakteryzują się zadowalającymi parametrami technicznymi i często nie mogą sprostać wymaganiom klientów. Brak płynności ruchu na obrazie, zrywanie transmisji, słaba przepustowość łącza i mały zasięg skutecznie odstraszają instalatorów od tego typu rozwiązań. Mimo to zapotrzebowanie na stabilne bezprzewodowe łącze IP jest bardzo duże, ponieważ nie zawsze możliwe jest wykorzystanie okablowania do przesyłu sygnału z kamery IP. Punkt odbiorczy może znajdować się w dużej odległości od monitorowanego obiektu lub nie ma możliwości modyfikacji istniejącego okablowania. Zdarza się także, że łącza nie mogą sprostać wymaganiom kamer o wysokiej rozdzielczości. Znów wracamy do punktu wyjścia, gdyż klient kupujący kamerę IP nie chce utraty jakości obrazu na skutek złego działania toru transmisyjnego łączącego kamerę z rejestratorem.
Firma Camsat, producent systemów bezprzewodowych, długo pracowała nad właściwym i pewnym rozwiązaniem problemu przesyłu sygnału z kamer IP o wysokiej rozdzielczości za pośrednictwem łącza radiowego. Prace nad udoskonaleniem oprogramowania oraz wykorzystanie najnowocześniejszych komponentów pozwoliły na wprowadzenie na rynek jednego z najlepszych rozwiązań związanych z transmisją bezprzewodową – urządzenia CDS-5IP.
CDS-5IP to bezprzewodowy zestaw pracujący w paśmie 5.6 GHz, o mocy 1 W, przeznaczony do przesyłania sygnału fonicznego i wizyjnego z kamer o różnych rozdzielczościach – od VGA 640×480 przez Full HD 1080p do QSXGA 2560×2048. Urządzenie pozwala na uzyskanie płynnej transmisji obrazów z prędkością 25 kl./s. Aby zminimalizować opóźnienia transmisji, zastosowano procesory taktowane z częstotliwością aż 400 MHz, co gwarantuje transmisję sygnałów ze znikomymi opóźnieniami. Jest to bardzo ważne w przypadku kamer obrotowych.
W CDS-5IP zastosowano zintegrowaną dwupolaryzacyjną antenę kierunkową, która pracuje w systemie MIMO, odznacza się zyskiem energetycznym 16 dBi i zapewnia stabilną transmisję na odległość dochodzącą do dwóch kilometrów. Dwa zewnętrzne wyjścia RP-SMA umożliwiają podłączenie anten zewnętrznych w przypadku potrzeby zwiększenia zasięgu lub instalacji anten dookolnych, niezbędnych podczas pracy w układzie punkt – wielopunkt. Warto podkreślić, że jest to rozwiązanie, które czyni urządzenie CDS-5IP bardzo wszechstronnym, elastycznie dopasowującym się do wymagań danego systemu monitoringu i umożliwia doskonałą pracę systemu na dużych, otwartych przestrzeniach. Ponadto anteny stanowią zwarcie dla prądu stałego, co zabezpiecza urządzenia przed uszkodzeniami na skutek przepięć czy wyładowań atmosferycznych, często paraliżujących działanie systemów bezprzewodowych.
Warunkiem optymalnego wykorzystania możliwości, które daje urządzenie CDS-5IP, jest precyzyjne skonfigurowanie zestawu z uwzględnieniem parametrów technicznych kamer. W zależności od potrzeb CDS-5IP może pracować w układzie punkt – punkt lub punkt – wielopunkt. Instalator ma do dyspozycji osiem częstotliwości. Każda z nich może być wykorzystana do transmisji obrazów z czterech czy też sześciu kamer. Liczba kamer IP zainstalowanych w jednym obiekcie zależy w dużym stopniu od ich rozdzielczości. Szczególnie polecanym przez producenta układem jest tryb VIDEO MOST. Daje on wiele możliwości. To od instalatora lub osoby zarządzającej będzie zależeć to, jaką liczbę kanałów roboczych uda mu się wykorzystać. W tym układzie na jednym kanale roboczym możemy uruchomić do czterech kamer IP, zapewniając przy tym wysoce stabilną transmisję.
Bardzo ważne jest zapewnienie bezpieczeństwa bezprzewodowej transmisji obrazu, dźwięku czy danych, dlatego w urządzeniach CDS-5IP zastosowano szereg zabezpieczeń, w tym 64/128/152-bitowy kod, firewall, a także funkcje rutowania. Zapewnia to maksymalną ochronę przesyłanych treści przed ingerencją osób trzecich. Ponadto oprogramowanie urządzenia pozwala na zdalną konfigurację i precyzyjne ustawienie blokad dostępu.

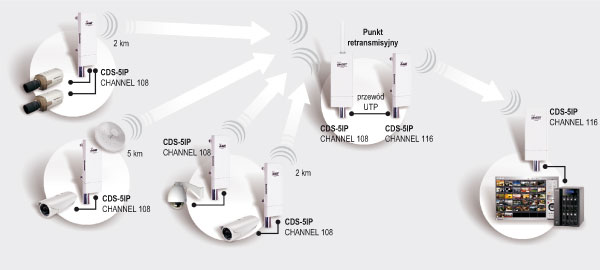

Rys. 1. Przykład zastosowania CDS-5IP w konfiguracji PUNKT-WIELOPUNKT z retransmisją
Wielu instalatorów nie mających dużego doświadczenia w instalowaniu systemów bezprzewodowych ma pewne problemy z ich konfiguracją. Aby dodatkowo ułatwić instalację urządzenia CDS-5IP, wprowadzono szereg udogodnień. Zastosowano wskaźnik poziomu sygnału radiowego, który pozwala stwierdzić, że ustawienia anten są prawidłowe. Jest to niezwykle ważne dla prawidłowego działania systemu radiowego i daje gwarancję uzyskania poprawnej transmisji. Ponadto instalator ma możliwość regulacji mocy wyjściowej urządzeń radiowych w celu uzyskania optymalnych parametrów w danym obiekcie. CDS-5IP posiada dwa wejścia RJ45, które pozwalają na jednoczesną obsługę dwóch kamer IP bez konieczności doprowadzania dodatkowego zasilania. Można także wykorzystać jedno z wejść RJ45 do zasilania kolejnych urządzeń CDS-5IP. Jest to niezwykle dogodne rozwiązanie, które pozwala na montaż kamer w miejscach pozbawionych instalacji elektrycznej, do których nie można doprowadzić osobnych przewodów zasilających. Dzięki temu instalacja systemu bezprzewodowego IP HD jest nie tylko łatwiejsza, ale także bardziej ekonomiczna.
CDS-5IP wyróżnia się na tle innych, podobnych urządzeń dostępnych na naszym rynku. Oprócz transmisji obrazu z kamer IP oferuje szereg dodatkowych funkcji, takich jak kompleksowa obsługa kamer szybkoobrotowych czy dwukierunkowa transmisja danych. Wprowadzanie na rynek coraz doskonalszych systemów bezprzewodowych sprawia, że instalatorzy są do nich coraz przychylniej nastawieni. Dbałość o jakość urządzeń daje w rezultacie możliwość rozwiązania dotychczasowych problemów instalatorskich. Bezprzewodowe systemy dozorowe sprawdzą się w wielu miejscach, w których zastosowanie systemów przewodowych byłoby bardzo trudne, a tym samym kosztowne. W takich przypadkach użycie wysoce stabilnego i bezpiecznego łącza radiowego pozwala na transmisję obrazów o wysokiej jakości i jest uzasadnione zarówno ze względów technicznych, jak i ekonomicznych.
Agnieszka Gralak
CAMSAT
www.camsat.com
Zabezpieczenia 6/2011
