Produkty marki APER pojawiły się na rynku telewizji dozorowej niemal 8 lat temu. W tym czasie zdobyły zaufanie instalatorów i uplasowały się w czołówce najchętniej wybieranych urządzeń do monitoringu wizyjnego. Od początku istnienia tych produktów rozwój technologiczny przyczyniał się do ciągłego ich udoskonalania. Rozdzielczość kamer została zwiększona niemal dwukrotnie, a rejestratory, które początkowo miały bardzo prostą konstrukcję, stały się wielozadaniowymi jednostkami pracującymi w sieci. Nadszedł więc czas na kolejny krok, jakim niewątpliwie są systemy IP.
Przez wiele miesięcy uzyskanie pełnej kompatybilności kamer IP marki APER z istniejącymi już na rynku oprogramowaniami rejestrującymi było wyzwaniem. Ponadto producenci oprogramowania dużo chętniej integrowali urządzenia znanych marek światowych, np. SANYO, gdyż zapewniało to potencjalne zyski ze sprzedaży na całym świecie. Integracja małej grupy modeli kamer marki APER wymagała od programistów takiego samego nakładu pracy, a więc była mniej opłacalna. Rozwiązaniem problemu miało być ujednolicenie obsługi kamer przez wprowadzenie standardowego protokołu ONVIF. Dzięki niemu programiści mieli przeprowadzić żmudną integrację tylko raz, a dodawanie kolejnych kamer zgodnych z tym standardem sprowadzałoby się tylko do dopisania ich na liście obsługiwanych urządzeń i aktywowania obsługiwanych funkcji. W praktyce okazało się jednak, że nie sposób objąć jednym standardem tak szeroki zakres funkcji, jakimi dysponują obecnie kamery IP. Należy bowiem pamiętać, że oprócz obrazu i dźwięku standard musi uwzględniać zmianę ustawień kamery, takich jak regulacja przysłony czy określenie czasu ekspozycji, umożliwiać konfigurację dodatkowych funkcji, takich jak BLC, WDR, HLC (które w różnych kamerach są realizowane w inny sposób), zapis obrazów na kartach pamięci, obsługę wejść i wyjść alarmowych, uwzględniać wbudowane opcje detekcji ruchu i wiele innych. Opisane trudności sprawiły, że integracja kamer pochodzących od różnych producentów z oprogramowaniem znanych dostawców stała się problematyczna. Z tego powodu trwają właśnie prace nad wersją 2.0 tego standardu.

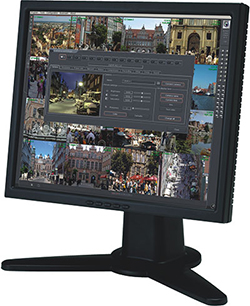

Fot. 1. Oprogramowanie Alnet NetStation
APER IP ma umożliwić wyjście z patowej sytuacji. Dzięki bliskiej współpracy m.in. z firmą Alnet udało się uzyskać pełną integrację wszystkich funkcji kamer bez oczekiwania na ukończenie specyfikacji ONVIF 2.0. Dzięki atrakcyjnej cenie urządzeń i darmowemu oprogramowaniu klienckiemu NetStation instalatorzy i projektanci będą mogli tworzyć duże i średnie systemy IP za stosunkowo nieduże pieniądze.
Kamery APER IP podzielone są na dwie grupy. Modele z serii 41xx mają rozdzielczość 1,3 Mpx (1280×1024), natomiast modele serii 42xx uzyskują maksymalną rozdzielczość 2 Mpx (Full HD). W każdej z grup można znaleźć trzy podstawowe typy obudów: klasyczną kompaktową, wandaloodporną kopułkową i tulejową z promiennikiem podczerwieni. Wszystkie modele są zbudowane w oparciu o ten sam 5-megapikselowy przetwornik CMOS w formacie 1/2,5". Dzięki zwiększonej powierzchni światłoczułej przetwornika obrazowego i funkcji dzień/noc z mechanicznie przesuwanym filtrem podczerwieni każda z kamer, pomimo wysokiej rozdzielczości, odznacza się dobrą czułością i dzięki temu bardzo dobrze funkcjonuje w trudnych warunkach oświetleniowych. Z kolei modele z wbudowanym promiennikiem podczerwieni mogą pracować przy całkowitym braku zewnętrznych źródeł światła i nawet w nocy zapewnią wysokiej jakości obraz o rozdzielczości megapikselowej, pozbawiony szumów.
Podstawową metodą kompresji w przypadku kamer z serii APER IP jest H.264. W tym trybie oferowane jest 25 kl./s we wszystkich dostępnych rozdzielczościach. Klienci bardzo często wymagają właśnie jak najwyższej rozdzielczości i jak największej płynności obrazu, zapominając o fizycznych ograniczeniach dzisiejszego sprzętu komputerowego. Wyświetlenie 16 obrazów o rozdzielczości Full HD z prędkością 25 kl./s jest dziś niemal niemożliwe i to nawet w przypadku najpotężniejszych stacji serwerowych. Każda z kamer generuje jednak dodatkowo drugi strumień wizyjny o niższej rozdzielczości, który może być kompresowany metodą H.264 lub MJPEG. Dzięki oprogramowaniu Alnet NetStation można w bardzo wygodny sposób przełączać się z jednego strumienia na drugi. Wystarczy jednym kliknięciem wskazać daną kamerę, a oprogramowanie automatycznie wyświetli obraz o najlepszej możliwej do uzyskania jakości. Pozostałe obrazy będą wyświetlane w niższej rozdzielczości, dzięki czemu nawet w dużym systemie, złożonym z kilkudziesięciu kamer, będzie możliwy podgląd 16, 25 czy nawet 32 obrazów jednocześnie, na ekranie podzielonym na części, bez znacznego obciążania stacji klienckiej.
Fot. 2. Mobilna wersja oprogramowania NetStation umożliwia podgląd obrazów z kamer APER IP na dowolnym telefonie komórkowym
Obecnie obraz to nie wszystko, dlatego każdy model kamery wyposażono w kilka dodatkowych funkcji, które powiększają zakres zastosowań. Z uwagi na ustawę o sposobie rejestracji przebiegu imprez masowych i konieczność rejestracji dźwięku do dyspozycji jest wejście foniczne służące do podłączenia zewnętrznych mikrofonów. Dostępne jest także wyjście foniczne przeznaczone do podłączenia niewielkich głośników, dzięki czemu można zapewnić dwukierunkową komunikację głosową w obiekcie. Jeśli konieczna jest rejestracja pojedynczych obrazów w miejscach, gdzie nie ma rozbudowanej infrastruktury sieciowej, można wykorzystać gniazdo kart microSD i prowadzić lokalną rejestrację obrazów w kamerze.
Dane mogą być później w prosty sposób odczytane na komputerze (są zapisywane w formacie JPEG) po włożeniu karty do czytnika lub połączeniu się z kamerą z wykorzystaniem protokołu FTP – identycznie jak w przypadku połączenia z serwerami plików w internecie. Dzięki temu można przekopiować dane z karty na dysk komputera. Połączenie z systemem alarmowym umożliwiają wejścia i wyjścia alarmowe, za pomocą których można wysterować dodatkowe urządzenia podłączone do kamery.
Dzięki dodatkowym przyciskom, dostępnym w oprogramowaniu NetStation, można zdalnie włączyć oświetlenie obiektu, otworzyć drzwi czy załączyć syreny alarmowe.
Znacznym udogodnieniem dla instalatorów jest możliwość zdalnego sterowania obiektywami kamer kopułowych i tulejowych. Funkcja automatycznego ustawiania ostrości, którą mają kamery APER IP, jest taka sama jak w kamerach marki SANYO. Pierścienie obiektywów są połączone z miniaturowymi silniczkami, dzięki czemu cały proces ustawiania optyki może odbywać się zdalnie z poziomu komputera. Co więcej, oprócz sterowania ostrością możliwa jest także regulacja ogniskowej. Jeżeli w trakcie pracy systemu okaże się, że kąt, pod jakim obserwowane jest dane miejsce, jest zbyt szeroki, możliwa będzie zmiana parametrów optycznych obiektywu bez konieczności wchodzenia na drabinę czy nawet wizyty w obiekcie. Po zmianie ogniskowej wystarczy tylko ponownie uruchomić proces automatycznej regulacji ostrości, a kamera sama dobierze optymalne ustawienie obiektywu. Ponadto do dyspozycji instalatora pozostaje serwisowe wyjście BNC z możliwością podłączenia dowolnego monitora pracującego w standardzie PAL.
Kolejnym ułatwieniem oferowanym przez APER IP jest uniwersalny sposób zasilania kamer, który pozwala na wykorzystanie napięć 12 VDC, 24 VAC lub zasilania po skrętce komputerowej metodą PoE.
Projektantów ucieszy fakt, że strumień danych wychodzący z kamer można precyzyjne regulować, przy czym maksymalna wartość wynosi 8 megabitów na sekundę. Można zatem bardzo łatwo oszacować obciążenie sieci oraz wymaganą pojemność dysków potrzebną do osiągnięcia zakładanego czasu rejestracji. W sytuacji odwrotnej, gdy wielkość przestrzeni dyskowej jest już określona, można łatwo ustalić odpowiednią wielkość strumienia wyjściowego z kamer, aby dyski nie uległy przepełnieniu szybciej niż wymaga tego inwestor.

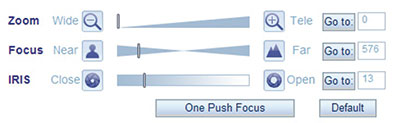

Fot. 3. Panel zdalnego sterowania obiektywem
Informatykom przypadnie do gustu obsługa protokołu RTSP i współpraca z takimi odtwarzaczami jak VLC Media Player. W przypadku konferencji można w bardzo prosty sposób zapewnić wyświetlanie obrazu na wielu monitorach, a dzięki obsłudze multicastu wykluczona zostanie konieczność inwestowania w bardzo szybką sieć LAN.
Wysokiej jakości kamery znanej na polskim rynku marki APER w połączeniu z profesjonalnym oprogramowaniem NetStation, które w pełni wykorzystuje ich możliwości, powinny przyczynić się do dalszej ekspansji systemów IP na rynku telewizji dozorowej.
Rafał Zieliński
SPS Electronics
Zabezpieczenia 5/2011
