Nowa centrala sygnalizacji pożarowej IGNIS 2040

Printer Friendly and PDF
fot_1

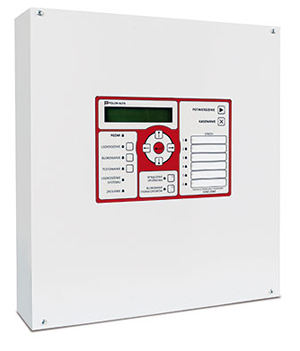

Fot. 1. Centrala IGNIS 2040

W pierwszym kwartale 2012 roku na rynku pojawiła się nowa centrala sygnalizacji pożarowej IGNIS 2040. Urządzenie jest produkowane przez firmę Polon-Alfa, która od ponad 50 lat specjalizuje się w produkcji zaawansowanych systemów sygnalizacji pożarowej. Centrala IGNIS 2040 jest przeznaczona do zabezpieczania niedużych obiektów, gdy inwestorowi zależy na profesjonalnym i niedrogim systemie.

Przeznaczenie i budowa

Mikroprocesorowa centrala sygnalizacji pożarowej IGNIS 2040 (fot. 1) jest przeznaczona do wykrywania i sygnalizowania zagrożenia pożarowego po odebraniu informacji od dołączonych do niej czujek i ręcznych ostrzegaczy pożarowych. Na liniach dozorowych mogą pracować dobrze znane na rynku konwencjonalne czujki szeregu 40 (optyczne dymu, jonizacyjne dymu, ciepła, dwusensorowe: optyczne dymu i ciepła, ciepła i płomienia oraz czujki liniowe), a także ręczne ostrzegacze ROP-63 i ROP-63H.

Centrala IGNIS 2040 jest standardowo wyposażona w cztery linie dozorowe i dwie linie uniwersalne, fabrycznie skonfigurowane jako linie alarmowe przeznaczone do uruchomienia pożarowych urządzeń alarmowych. Jeżeli linie te nie są wykorzystane jako alarmowe, można skonfigurować je tak, by działały jako linie dozorowe. W takim przypadku IGNIS 2040 pracuje z sześcioma liniami dozorowymi.

Nowoczesna konstrukcja, estetyczny wygląd, wygodny w użyciu panel operatora (rys. 1), który umożliwia pełną konfigurację i programowanie centrali, to tylko niektóre z charakterystycznych cech nowego produktu.

Duży alfanumeryczny wyświetlacz LCD (2×20 znaków), podświetlany, o barwie jasnozielonej, zapewnia instalatorowi komfort pracy w trakcie programowania centrali i odczytu sygnalizowanych zdarzeń.

Centrala IGNIS 2040 ma cztery poziomy dostępu, wybierane przy użyciu kodów, umożliwiających korzystanie z odpowiednich funkcji w zależności od wykonywanych czynności i przeszkolenia operatora.

Ważnymi elementami każdej centrali systemu sygnalizacji pożarowej są przekaźniki wyjściowe. Oprócz przekaźników alarmu ogólnego i uszkodzenia w centrali IGNIS 2040 znajduje się sześć programowalnych przekaźników wyjściowych, które można zaprogramować w taki sposób, by możliwe były różne warianty ich działania. Ich główne zastosowanie to sterowanie dodatkowymi urządzeniami zabezpieczającymi uruchamianymi podczas alarmu pożarowego. Można je przypisać do różnych stref alarmowania, a także wybrać stopień alarmu mającego aktywować wybrany przekaźnik. Programowalne przekaźniki mogą pracować jako przekaźniki kasujące, co jest bardzo przydatną funkcją. Funkcja ta polega na przełączeniu styków wybranego przekaźnika na określony czas wyłącznie w momencie kasowania stanu alarmu w centrali. Takie działanie umożliwia powrót zewnętrznego urządzenia współpracującego z systemem sygnalizacji pożarowej do stanu dozorowania.

IGNIS 2040 ma także wyjście do zasilania urządzeń zewnętrznych (o wydajności 400 mA/24 V), uruchamianych np. z wyjść przekaźnikowych. Do komunikacji centrali z komputerem służy złącze USB. Umożliwia ono odczytanie pamięci zdarzeń przy użyciu odpowiedniego programu dostępnego na stronie internetowej firmy Polon-Alfa.

Stany pracy centrali

Centrala IGNIS 2040 może sygnalizować różne stany pracy. Są to:

  1. Stan dozorowania. W tym stanie centrala prowadzi dozór w obiekcie.
  2. Stan alarmowania. W tym stanie następuje rozpoczęcie procedury sygnalizowania alarmu pożarowego zgodnie z przyjętym scenariuszem pożarowym. W zdecydowanej większości przypadków od personelu wymagane jest potwierdzenie „przyjęcia alarmu do wiadomości” i udanie się do obiektu w celu zweryfikowania rzeczywistego stopnia zagrożenia pożarowego. Centralę IGNIS 2040 wyposażono w algorytmy umożliwiające automatyczną weryfikację sygnału alarmowego odbieranego z ostrzegaczy. Istnieje możliwość zaprogramowania następujących wariantów alarmowania dla każdej z linii dozorowych:
    • alarmowanie jednostopniowe zwykłe,
    • alarmowanie dwustopniowe zwykłe,
    • alarmowanie jednostopniowe ze wstępnym kasowaniem,
    • alarmowanie jednostopniowe ze współzależnością (koincydencją) liniową,
  3. Stan uszkodzenia. Jest on sygnalizowany wówczas, gdy układy kontrolne centrali wykryją awarię jednego lub kilku elementów systemu. Stan ten oznacza nieprawidłową pracę systemu i powinien zostać jak najszybciej zdiagnozowany doraźnie przez obsługę, a w najbliższym możliwym czasie przez przeszkolonego serwisanta.
  4. Stan blokowania. Jest on sygnalizowany w przypadku blokowania linii dozorowych lub przekaźników. W stanie blokowania wybrane linie dozorowe oraz wybrane przekaźniki są wyłączone.
  5. Stan testowania. Umożliwia on sprawdzenie elementów sygnalizacyjnych centrali oraz elementów pracujących na liniach dozorowych. W trakcie testowania poszczególnych elementów zgłaszany jest alarm testowy. Po zakończeniu testowania należy przełączyć centralę w stan dozorowania.
fot_1

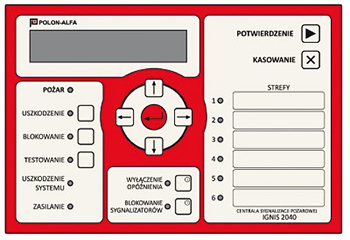

Rys. 1. Panel operatorski centrali IGNIS 2040

fot_2

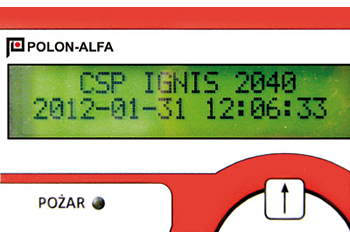

Rys. 2. Podświetlany wyświetlacz LCD (2×20 znaków)



Podsumowanie

Nowy produkt jest bardzo ciekawą propozycją z grupy konwencjonalnych central sygnalizacji pożarowej. Wysoka jakość, przystępna cena, bogate wyposażenie i pięcioletnia gwarancja producenta to niewątpliwie atuty nowej centrali. Wyposażenie centrali w rozbudowane układy diagnostyki i samokontroli gwarantuje długotrwałą i niezawodną eksploatację. IGNIS 2040 jest przeznaczony do zabezpieczania małych obiektów, takich jak magazyny, sklepy, biura, wyniesione obiekty, tj. kontenery telekomunikacyjne, rozdzielnie elektryczne itp. Centrala ma niezbędne certyfikaty umożliwiające sprzedaż i stosowanie produktu w instalacjach ochrony przeciwpożarowej.

Patryk Sawicki
POLON-ALFA

Zabezpieczenia 3/2012
