W maju 2012 roku wprowadzono do sprzedaży w Polsce nowy system firmy Jablotron Alarms. Podobnie jak w przypadku wcześniejszych produktów tej firmy, w systemie tym wykorzystano wiele innowacyjnych rozwiązań. Jest to kolejny duży krok w rozwoju Jablotron Alarms i kolejny wyraz dążenia do ugruntowania pozycji lidera na europejskim rynku.
Dotychczas Jablotron Alarms kojarzony był głównie z systemami bezprzewodowymi, które zdobyły uznanie instalatorów oraz wiele prestiżowych nagród na całym świecie. System JABLOTRON 100 opracowano z uwzględnieniem wyników badań rynku określających potrzeby instalatorów i użytkowników. Prace nad jego tworzeniem rozpoczęły się w 2008 roku. Jak wynikało z badań potrzeb klientów, instalatorzy oczekują urządzeń, które można szybko zamontować i które odpowiadają wymogom konkretnej instalacji, natomiast użytkownicy oczekują systemu prostego w obsłudze, szczególnie w przypadku alarmów wielostrefowych, do obsługi których konieczne było zapamiętanie kolejnych, powiązanych ze sobą czynności. Wyniki badań umożliwiły opracowanie systemu, który jest elastyczny, funkcjonalny, łatwy w instalacji, konfiguracji i obsłudze. Co to znaczy? Po pierwsze można go zastosować zarówno w małej, średniej, jak i dużej instalacji. Po drugie – można go skonfigurować na wiele sposobów. Po trzecie – jest przejrzysty dla instalatora, jego właściwości i funkcje są opisane w odpowiednich dokumentach, a użytkownik nie będzie mieć problemu z jego obsługą.

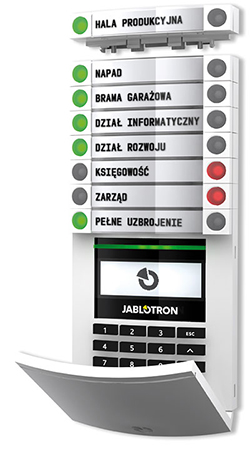

Fot. 1. Klawiatura z segmentami modułowego sterowania
Sercem systemu JABLOTRON 100 jest centrala sterująca wyposażona w komunikator GSM i GPRS, dwa wejścia dla czterożyłowej magistrali BUS oraz oddzielne wejście umożliwiające przyłączenie modułu radiowego bezpośrednio do płyty głównej. Centrala łączy w sobie zalety kontrolera instalacji przewodowej wykorzystującej adresowalną magistralę cyfrową, która umożliwia łatwe i szybkie układanie instalacji, z zaletami kontrolera instalacji bezprzewodowej. W obydwu przypadkach kluczowe znaczenie ma skuteczny, ekspresowy i bezpieczny protokół transmisyjny, opracowany w całości przez Jablotron Alarms. Wielkość i struktura systemu są określone jedynie liczbą wykorzystanych adresów cyfrowych. System JABLOTRON 100 umożliwia podłączenie 120 adresowalnych urządzeń na pojedynczej czterożyłowej magistrali. Instalator nie musi już pamiętać o parametryzowaniu linii – kolejne urządzenia przewodowe są dołączane do magistrali. Jest to zupełnie inne podejście niż w przypadku central analogowych, gdzie każdemu pojedynczemu elementowi systemu alarmowego odpowiada oddzielne wejście lub wyjście centrali, a odpowiadający opisywanemu systemowi JABLOTRON 100 system analogowy potrzebuje aż 120 wejść i do każdego z nich musi zostać podłączona oddzielna para przewodów sygnałowych.
W miejscach, do których doprowadzenie przewodów może być trudne lub niemożliwe, można zastosować czujki bezprzewodowe. Aby zapewnić bezprzerwową, niezawodną łączność z czujkami rozmieszczonymi w całym obiekcie, do magistrali cyfrowej można włączyć do trzech modułów łączności bezprzewodowej, co pozwala na przezwyciężenie problemów związanych z zanikami propagacji fal radiowych. O jakości protokołu łączności może również świadczyć brak opóźnień i kolizji w systemie przy jego pełnym obciążeniu.
Ze względu na bardzo niewielki pobór prądu oraz oszczędny protokół łączności bezprzewodowe czujki systemu JABLOTRON mogą pracować do dwóch lat bez konieczności wymiany baterii (przy zastosowaniu baterii alkalicznych). System JABLOTRON 100 umożliwia wydzielenie w systemie do 15 sekcji, które można załączać i wyłączać indywidualnie. W każdej z nich można wyróżnić i zaprogramować nocny tryb pracy.
Oprócz urządzeń adresowalnych w systemie wykorzystuje się wyjścia nieadresowane, przeznaczone do sterowania automatyką i wskazywania stanów. Ze względu na potrzeby związane z automatyką zainstalowano 32 wyjścia, które można skonfigurować według potrzeby. Urządzenia sterujące tymi wyjściami mogą być bezpośrednio włączone do magistrali lub komunikować się z centralą drogą bezprzewodową. Przykładem wykorzystania takiego rozwiązania jest sterowanie bramą, która nie jest przyłączona przewodowo do systemu.
Wskaźniki i sygnalizatory informują światłem lub dźwiękiem o zaistniałym zdarzeniu. W celu przyśpieszenia i uproszczenia instalacji (krótszy czas i mniejsze koszty wykonania) zaprojektowano specjalne moduły na szynę DIN.
Uproszczenie obsługi uzyskano, nawiązując do logiki działania świateł drogowych, gdzie zielony kolor oznacza zezwolenie na przejście, a czerwony zabrania przejścia. W tym celu opracowano specjalne moduły sterowania, które są połączone z klawiaturą lub czytnikiem RFID. Każdy z nich ma przypisaną określoną funkcję. Na przykład pierwszy moduł załącza w dozór i wyłącza system w całym domu, drugi – tylko w garażu, a trzeci załącza światło. Jedyne, co musi zrobić użytkownik, aby zarządzać całością lub dowolną częścią systemu, to wcisnąć czerwony guzik na module w celu załączenia systemu lub sekcji w dozór lub zielony w celu wyłączenia tych sekcji z dozoru. Jeśli potrzebna jest autoryzacja, wystarczy, że użytkownik, po wciśnięciu guzika na module, przyłoży brelok lub kartę kontroli dostępu do czytnika RFID lub wpisze właściwy kod na klawiaturze. Po przydzieleniu odpowiednich uprawnień system umożliwia obsługę wielu urządzeń i sekcji z wykorzystaniem jedynie jednego breloka lub karty, albo jednego kodu. Użytkownik nie musi niczego szukać, wchodzić do menu systemu za pośrednictwem klawiatury, nie musi znać wielu haseł dostępu do poszczególnych funkcji. Dodatkowym atutem tego rozwiązania jest możliwość zdalnego dostępu poprzez stronę WWW. W tym przypadku użytkownik widzi na ekranie komputera lub telefonu graficzne odwzorowanie klawiatury zainstalowanej w domu. Logika obsługi zdalnej jest dokładnie taka sama. Na potrzeby łatwej obsługi zdalnej utworzono przeznaczony dla użytkowników systemów Jablotron Alarms serwis www.jablonet.net.

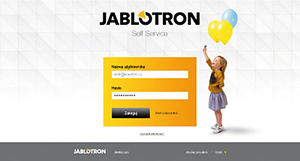

Fot. 2. Serwis zdalnej obsługi użytkownika
Artykuł ten ma na celu przybliżyć właściwości nowego systemu JABLOTRON 100. W kolejnych numerach zaprezentowane zostaną szczegółowe opisy dostępnych funkcji i możliwości konfiguracji.
Piotr Panek
