Aby usprawnić działanie systemów automatyki budynkowej, firma SATEL stworzyła wiele dedykowanych modułów rozszerzających i urządzeń peryferyjnych, takich jak moduł przekaźników na szynę DIN INT-IORS czy manipulator sensoryczny INT-KSG. Opracowanie nowego modułu – INT-KNX – ma umożliwić zgodne z europejskim standardem KNX połączenie urządzeń automatyki domowej z systemem alarmowym INTEGRA. Dzięki temu można stworzyć system bardziej funkcjonalny niż w przypadku zastosowania odrębnych instalacji. Takie połączenie zapewnia podwyższenie poziomu bezpieczeństwa, poprawę komfortu życia i jeszcze większą oszczędność energii.
Bezpieczeństwo, komfort i oszczędność w zasięgu ręki
- połączenie systemu alarmowego i automatyki domowej
- wizualizacja stanu systemu alarmowego na wyświetlaczach KNX
- zdalna wizualizacja stanu systemu KNX w programie GuardX
- zwiększenie komfortu życia dzięki wykorzystaniu inteligentnych technologii
- wygodne zdalne sterowanie za pomocą smartfonów
- wybieranie scen świetlnych na manipulatorze sensorycznym pojedynczym poleceniem
- sterowanie oświetleniem, wentylacją i ogrzewaniem
- oszczędność energii dzięki inteligentnemu zarządzaniu
- możliwość wykorzystania INT-KNX zarówno w instalacjach nowych, jak i już istniejących
Elastyczność i wszechstronność
Moduł INT-KNX jest sprzętowym interfejsem łączącym system INTEGRA z magistralą KNX (dawniej EIB). Dzięki takiemu połączeniu możliwe staje się wysyłanie telegramów KNX (czyli poleceń sterujących pracą urządzeń wykonawczych KNX) w reakcji na określone zdarzenia w centrali INTEGRA. Konfiguracja takiego systemu sprowadza się do powiązania wysłania odpowiednich telegramów z zadziałaniem wybranych wyjść centrali, które z kolei mogą reprezentować rozmaite zdarzenia: naruszenia czujek, zadziałanie timerów, wywołanie akcji przez użytkownika czy też kombinacje logiczne tych sygnałów. W efekcie można uzyskać charakterystyczną dla central INTEGRA pełną elastyczność konfiguracji działania całego systemu, ograniczoną w zasadzie tylko liczbą dostępnych wyjść.
Dzięki modułowi INT-KNX centrala INTEGRA z jej funkcjami związanymi z automatyką budynkową jest jednym z najbardziej wszechstronnych rozwiązań dostępnych na rynku. Przede wszystkim pozwala jeszcze pełniej wykorzystać istniejące urządzenia systemu alarmowego. Przykładowo – zainstalowane na korytarzu lub klatce schodowej czujki ruchu mogą nie tylko wykrywać intruzów, ale także samoczynnie załączać światło, gdy system jest wyłączony z dozoru. Kontaktrony zainstalowane na oknie mają funkcję wykrycia włamania, ale mogą też służyć do automatycznego wyłączania klimatyzacji lub ogrzewania w momencie uchylenia okna w celu przewietrzenia pomieszczenia.

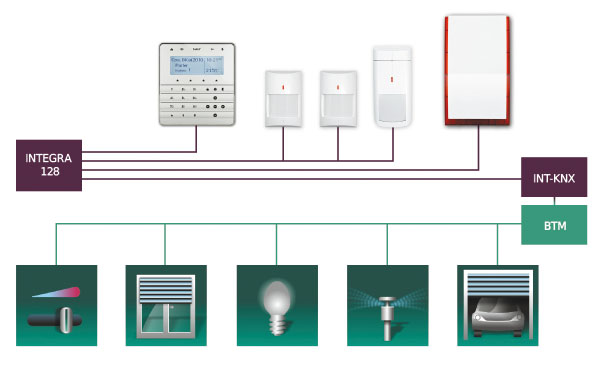

Fot. 1. Moduł INT-KNX pozwala połączyć system alarmowy INTEGRA z automatyką domową w europejskim standardzie KNX
Funkcjonalność

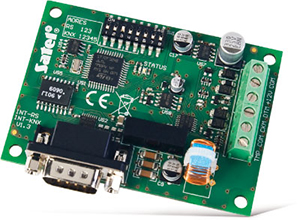

Fot. 2. INT-KNX (Moduł integracji z systemem KNX)
W systemie INTEGRA można sterować oświetleniem, klimatyzacją/ogrzewaniem/wentylacją, podnoszeniem i opuszczaniem rolet czy nawet podlewaniem zieleni, wykorzystując dostępne moduły wyjść. W zależności od potrzeb mogą to być moduły wyjść typu OC (niskoprądowe sterujące), przekaźnikowe (tam, gdzie do sterowania są potrzebne styki bezpotencjałowe) lub wyjścia przekaźnikowe do bezpośredniego sterowania urządzeniami 230 V. Dzięki interfejsowi INT-KNX pojawia się możliwość wykorzystania modułów wykonawczych KNX (tzw. aktorów) przeznaczonych do pełnienia bardzo różnych funkcji. Jednymi z najpowszechniej stosowanych będą z pewnością moduły KNX umożliwiające regulowanie poziomu natężenia światła (tzw. ściemniacze). Ich zalety można w pełni wykorzystać w systemie INTEGRA połączonym z magistralą KNX, choćby tak konfigurując system, aby wieczorem natężenie oświetlenia w korytarzu było maksymalne, a nocą ograniczone (60%). Jednoczesne zastosowanie modułów ściemniaczy KNX i manipulatora sensorycznego INT-KSG daje zupełnie nowe możliwości. Dzięki funkcjom MAKRO, które są dostępne w tym manipulatorze, można indywidualnie dostosować oświetlenie do różnych potrzeb użytkownika – w końcu zupełnie inne oświetlenie jest potrzebne podczas oglądania filmów, inne w trakcie spotkania ze znajomymi, a jeszcze inne do czytania. Poszczególne ustawienia mogą być wybierane jednym dotknięciem lub w menu na ekranie manipulatora. Nic nie stoi na przeszkodzie, aby z chwilą wybrania opcji Wieczór filmowy światło dyskretnie się wygasiło, a sterowane przez moduł KNX rolety lub zasłony zamknęły się, co stworzy prawdziwie kinową atmosferę.
Nieograniczone możliwości komunikacyjne
System automatyki bazujący na centrali INTEGRA jest bardzo wszechstronny, zwłaszcza wtedy, gdy INTEGRA może współpracować z magistralą KNX. Warto wspomnieć o jeszcze jednej olbrzymiej zalecie takiego systemu, a mianowicie o jego możliwościach komunikacyjnych. INTEGRA została zaprojektowana jako zaawansowana centrala systemu alarmowego. Jednym z priorytetów była niezawodna komunikacja poprzez linię telefoniczną, sieć GSM/GPRS i TCP/IP (Internet). Dlatego opracowano specjalistyczne moduły wspierające jej funkcje komunikacyjne – takie jak GSM-4 (komunikacja za pośrednictwem GSM/GPRS), ETHM-1 (łączność przez Internet) czy INT-VG (moduł menu głosowego z możliwością sterowania telefonicznego). Moduły te szybko przekazują informację o alarmie, ale mogą też zostać użyte do zdalnego sterowania systemem inteligentnego domu (za pomocą komputera, telefonu komórkowego lub nowoczesnego smartfonu z systemem iOS czy Android, na którym można uruchomić aplikację MobileKPD2).
Tych spośród czytelników, którzy chcieliby poznać tajniki konfigurowania inteligentnych systemów wykorzystujących centrale INTEGRA, zapraszamy do udziału w szkoleniach przeprowadzanych w ramach Akademii SATEL.
Michał Konarski
SATEL
Zabezpieczenia 2/2012
